ZX-Q15 電纜高阻故障定位電橋
參考標準：
● 直流耐壓試驗：設備可輸出0～15kV直流電壓，可用于電纜直流耐壓試驗。
● 燒穿故障點：燒穿及降低高阻及閃絡型故障點的電阻。
● 故障預定位：利用電橋原理進行預定位，四端電阻測量法避免了引線電阻引入的誤差。
說明書
操作視頻ZX-Q15 電纜高阻故障定位電橋是基于MURRAY電橋原理而設計，適用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位，及高壓電纜外護套故障的定位。當然，也可用于電纜廠內各種線纜的缺陷點定位。

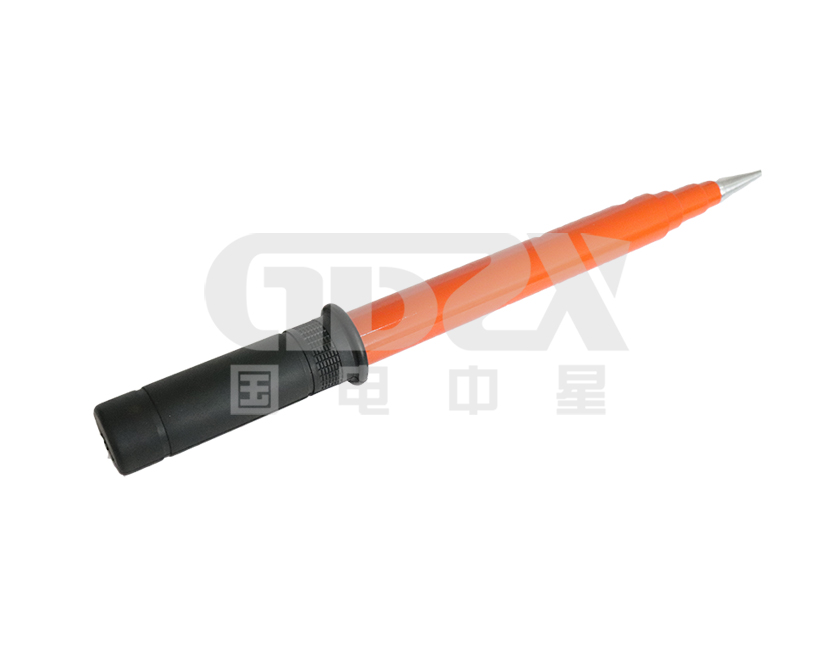

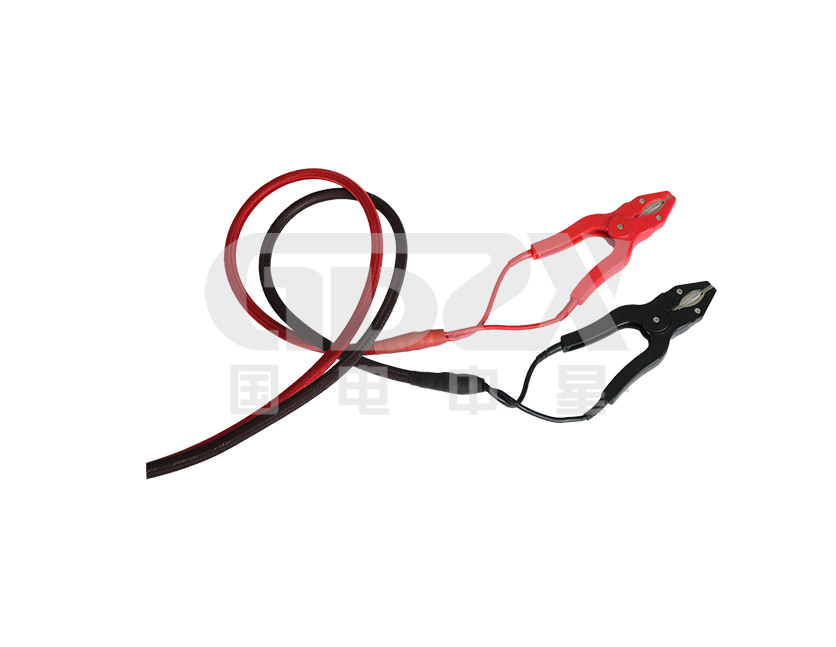

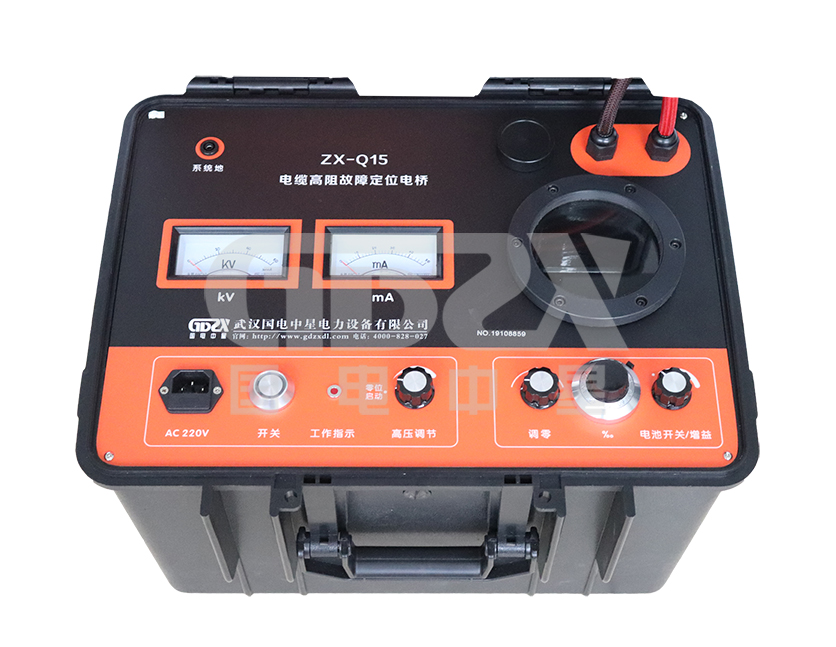

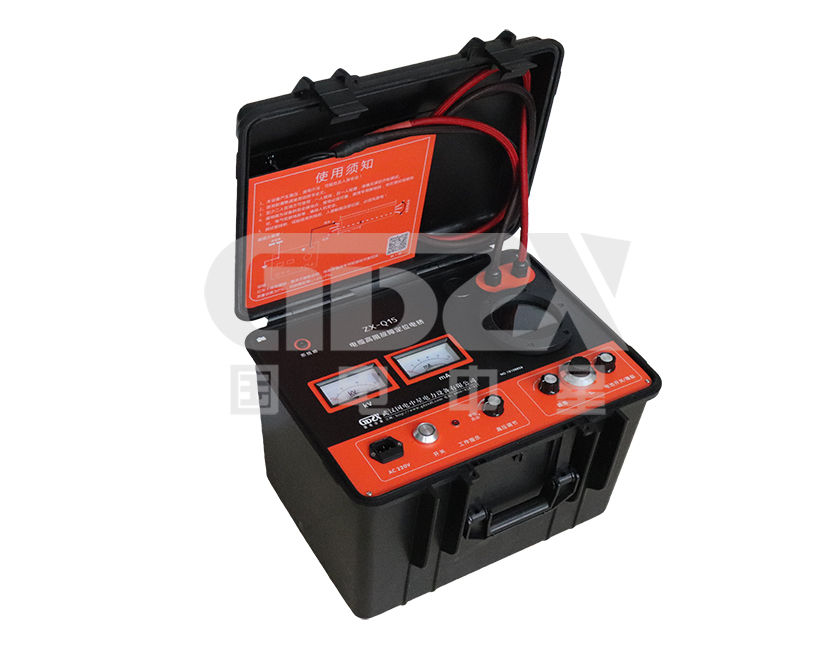

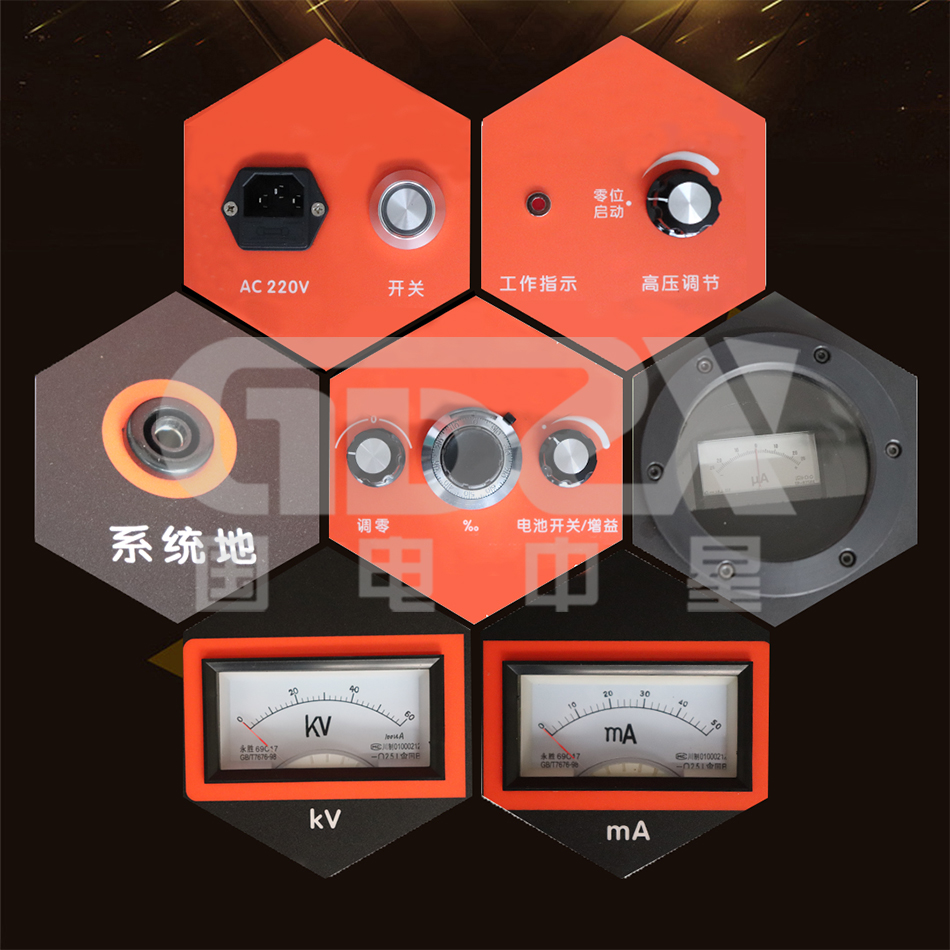

設備采用開關電源構成高壓恒流源，采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位。測試線為特別設計的雙芯高壓橡皮電纜，采用四端電阻測量法避免了引線電阻引入的誤差，面板上操作鈕處于地電位，通過絕緣桿操作電橋。高壓恒流源和電橋集成在一個便攜式工業塑料機箱內。因此，該設備電壓高、重量輕、操作方便、使用安全。
產品別稱
電纜故障燒穿源、護層故障定位系統、電纜外護套故障定位儀
1. 儀器具有三種功能：
1) 直流耐壓試驗：設備可輸出0～15kV直流電壓，可用于電纜直流耐壓試驗。
2) 燒穿故障點：燒穿及降低高阻及閃絡型故障點的電阻。
3) 故障預定位：利用電橋原理進行預定位，四端電阻測量法避免了引線電阻引入的誤差。
2. 儀器為下述幾類用戶所青睞：
1) 從事專業定位的電纜修試隊伍：如大中型供電局及大型用電企業的電纜修試班。絕大部分的電纜擊穿點均可用本儀器迅速找到大致的擊穿位置。與波反射法及定點儀配合使用，各取所長，使定位更快更可靠。
2) 小型用戶：如小型供電局及中型用電企業。電纜不多，一般走向清楚，不太長，故障次數有限，若配齊一套波反射法定位儀，價格高，對使用人員的素質和經驗要求較高，不是個好的選擇。選用本儀器，價格較低，操作方便，能應付日常需要，是較好的選擇。
3) 電纜生產廠：在廠內，可用作各種線纜擊穿點的定位，選配數字電容表，可找出斷線點。該設備重量輕，便于攜帶至現場為電纜用戶作定位服務。
1. 測試電壓：負高壓，0～15kV，連續可調
2. 電流：30mA
3. 測試比例精度：±（0.2%·L±1）米
4. 燒穿電壓：0～15kV，連續可調
5. 燒穿電流：30mA
6. 工作電源：AC220V±10%
7. 抗干擾能力：＞100VAC
8. 重量：≤12kg
9. 外形尺寸：450×330×320mm
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
