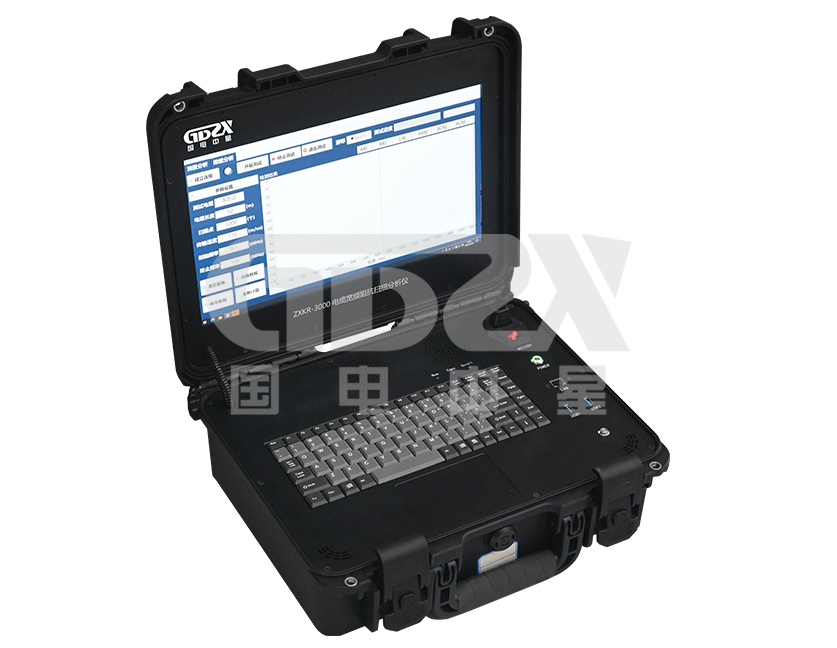

ZXKR-3000電纜寬頻阻抗掃描分析儀

基于傳輸線理論，利用電纜的阻抗特性，測量電纜在不同頻率下的阻抗變化，通過數字信號處理，進而對電纜結構或缺陷進行精準測量和定位。

參考標準：

●便攜，裝置體積小且重量輕(7kg以內) ，適合戶外工作

●自帶可充電電池，可以連續工作3小時以上

●支持測量數據的導入和導出，以及數據的定位處理分析

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXKR-3000電纜寬頻阻抗掃描分析儀是基于傳輸線理論，利用電纜的阻抗特性，測量電纜在不同頻率下的阻抗變化，通過數字信號處理，進而對電纜結構或缺陷進行精準測量和定位。

在電纜首端注入掃頻信號和加窗傅立葉變換，實現對電纜結構、阻抗等參數的精準測量以及微弱缺陷的精準定位。

性能特點

1. 電纜測距和中間接頭定位診斷

2. 定位精度高、靈敏度高（高頻成分豐富）

3. 微弱缺陷定位和類型識別

4. 無損測試（高頻信號，AC 10V以內）

5. 受現場電磁環境影響?。ㄕ瓗V波）

6. 分析不同微元參數變化對單端阻抗響應及定位圖譜的作用機理, 包括:分布電阻、分布電導、分布電容、分布電感

7. 測量/計算不同絕緣缺陷下的微元參數，包括:電樹、水樹、熱老化、擠壓、磨損

8. 便攜，裝置體積小且重量輕(7kg 以內) ，適合戶外工作

9. 自帶可充電電池，可以連續工作3 小時以上

10. 支持外接鍵盤和鼠標操作

11. 支持測量數據的導入和導出，以及數據的定位處理分析

技術指標

掃頻范圍	100kHz-400MHz
輸出功率	5W
放大倍率	100dB
測試長度	>100km
定位精度	0.3%
待機時長	>10h
測量時長	>4h
單次測量時長	<1.5min
設備端口	測試口、充電口、USB、LAN、WIFI
控制方式	支持嵌入式電腦控制和外部電腦遠程操控兩種方式
測試速度	高精度模式：不超過 120s/次；快速模式：不超過 10s/次；
顯示屏	15.6 英寸屏幕
分辨率	1920*1080
結果顯示方式	幅值響應（距離-反射幅值曲線）脈沖響應（TDR 曲線）階躍響應（距離-波阻抗曲線）缺陷位置及嚴重程度柱狀圖
電纜電磁干擾測量探頭類型	霍爾探頭
探頭磁場量程與精度	0-2500mT
磁場測量精度	±1%
智能分析	反射峰衰減分析功能、基準曲線對比分析功能、頻帶調節仿真功能。
感應電壓	感應電壓不超過 40V 時，儀器可正常工作（被測纜芯接地）

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
