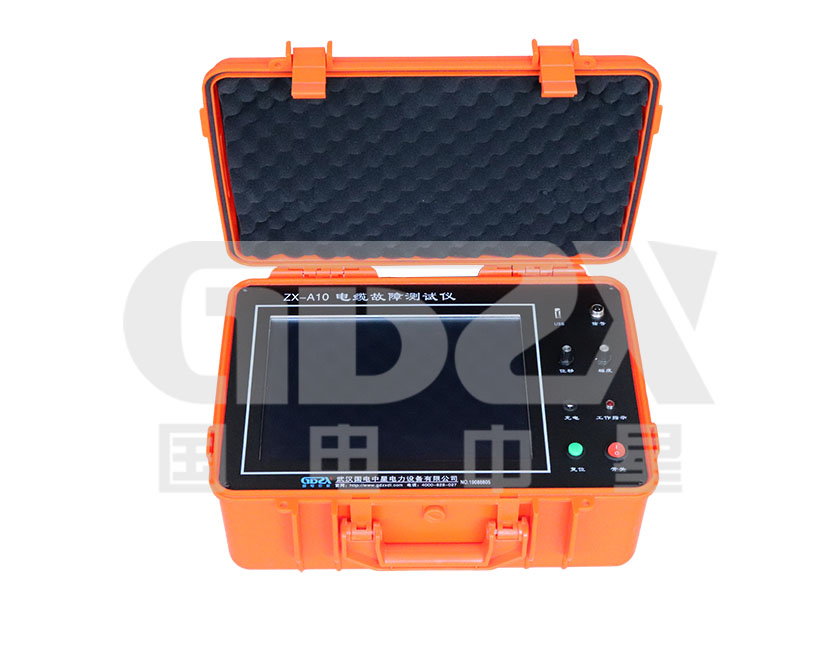

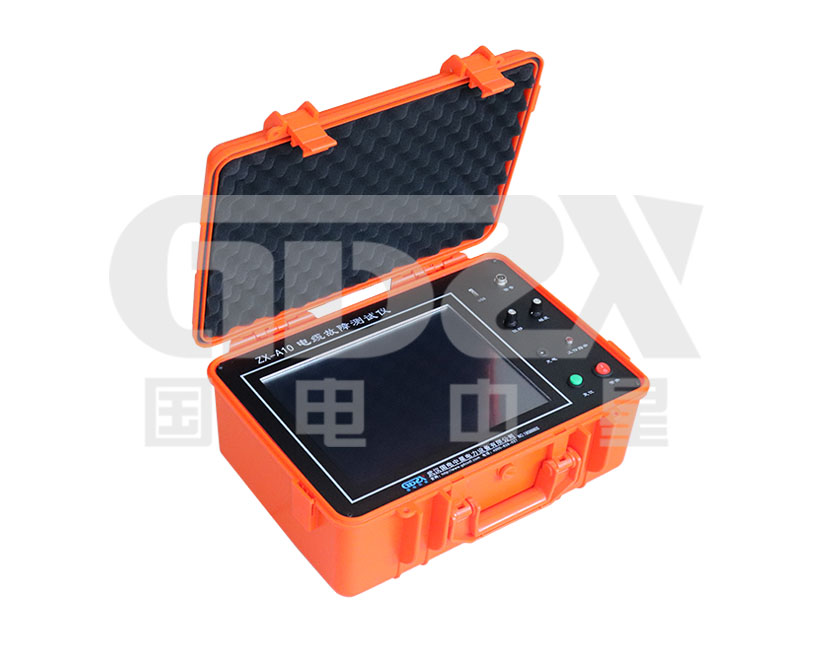

ZX-A10電纜故障測試儀

用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度

參考標準：DL/T849.1-2004；DL/T849.2-2004；DL/T849.3-2004

●一體化電腦、低壓脈沖產生和數據處理。

●用于測試故障的距離。

●也可用來測量電纜的長度和電波在電纜中的傳播速度。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZX-A10電纜故障測試儀包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。

路徑信號發生器產生頻率30KHz、最大幅度30V的斷續正弦波信號，用于尋測電纜路徑。

定點儀用于故障點的精確定位。

產品別稱
電纜故障儀、電力電纜故障測試儀、路燈電纜故障測試儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、地理電纜故障測試儀、電纜路徑儀

性能特點

電纜故障測試儀：

1. 可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。

2. 可測量長度已知的任何電纜中電波傳播的速度。

路徑信號發生器：

1. 輸出15KHz路徑信號。

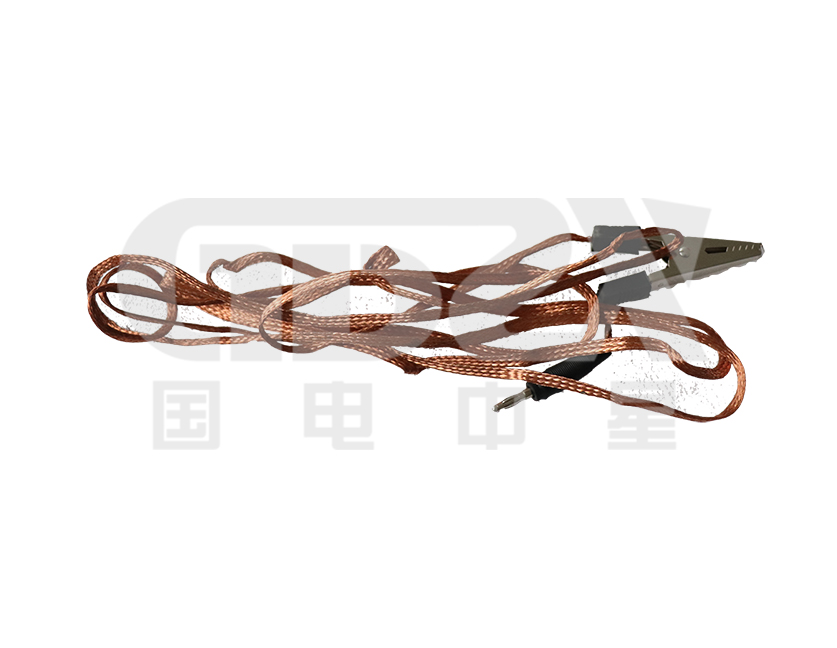

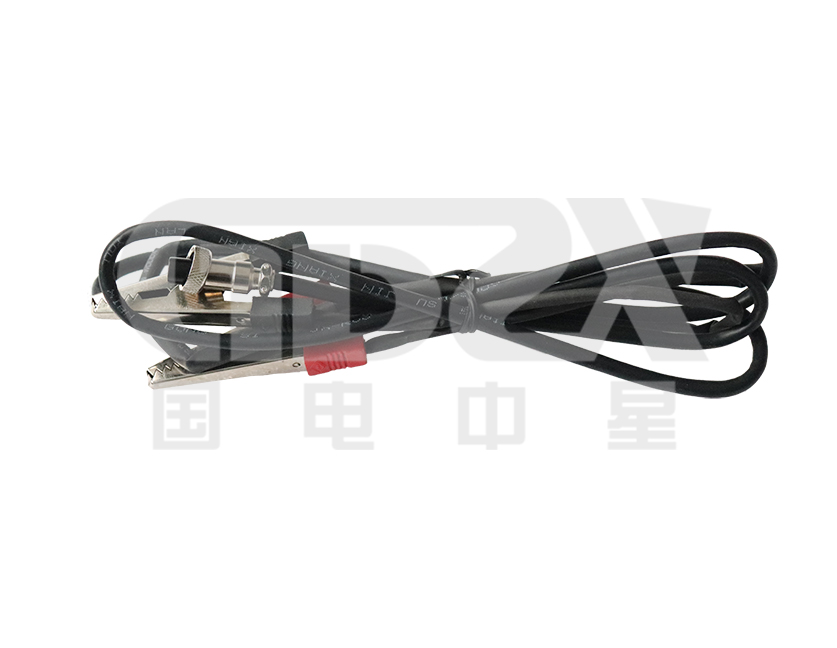

2. 將3芯電源線插入電源插座，打開電源開關，將低壓測試線的紅夾子夾在電纜的鎧裝上，或者一根好相上，鎧裝或者好相的遠端接地，低壓測試線的黑夾子也要接地。這樣信號構成回路。

定點儀：

1. 在輸入信號為300Hz幅度為30μv的情況下，可保證2.5V不失真輸出。

2. 在2.5V不失真條件下，使輸入為零，定點儀的內部噪聲電平不大于150mV。

技術指標

電纜故障測試儀
測試距離	不小于16千米
系統誤差	小于1米
采樣頻率	25MHz
最小分辨率	0.2米
測試盲區	小于16米
電源	直流12V（免維護電瓶）
重量	5kg

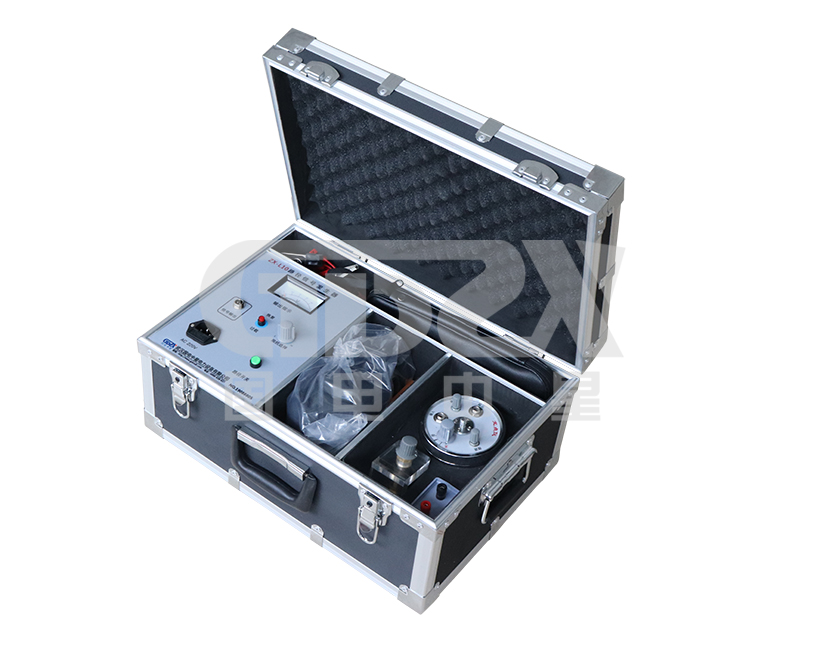

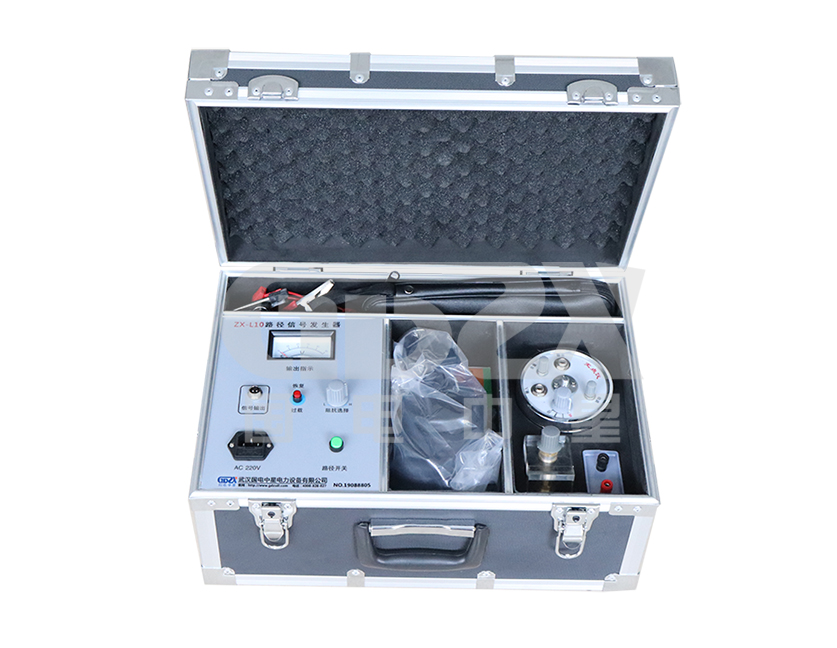

路徑信號發生器
輸出信號頻率	30KHz
振蕩方式	斷續
輸出功率	30W
電源	220V±10％
重量	4kg
定點儀
工作方式	定點工作方式：測定電纜故障點的精確位置時使用
工作方式	路徑工作方式：測試電纜埋設的路徑走向使用
輸入阻抗	＞1KΩ
工作電壓	9V±10%
工作電流	＞4mA
環境溫度	－10℃～40℃
重量	1.5kg

國電官網介紹.jpg ZX-A10電纜故障測試儀細節圖
