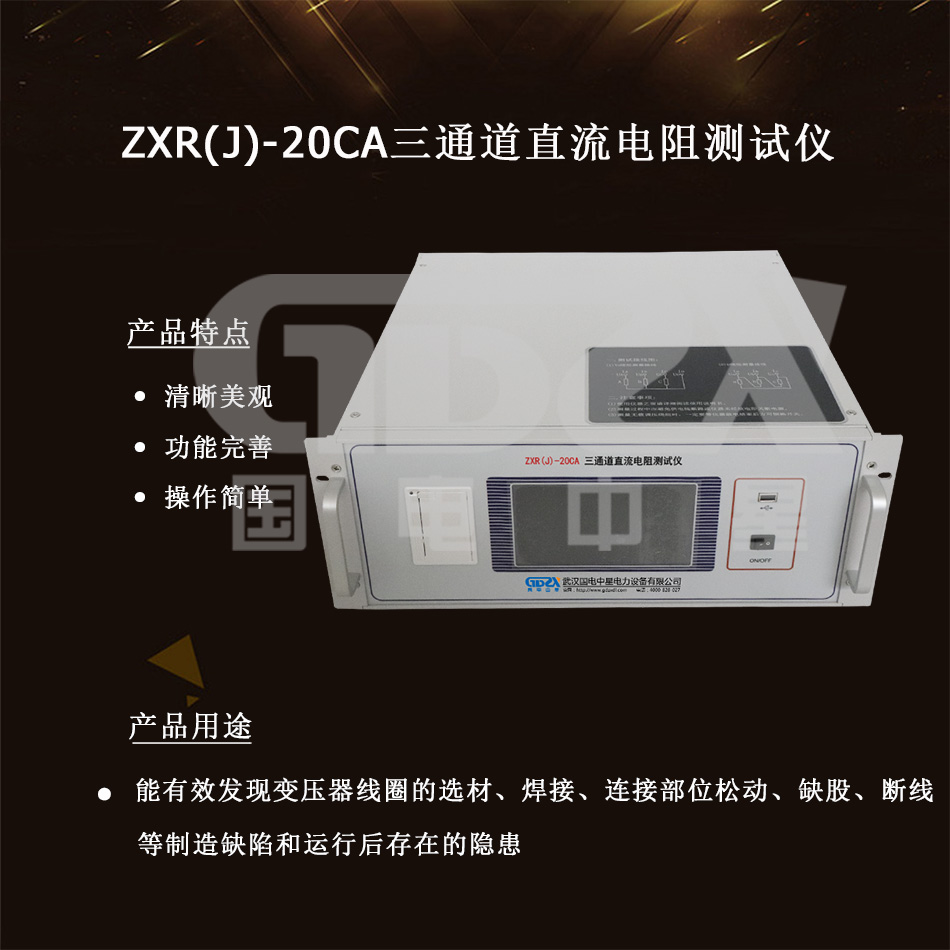

ZXR(J)-20CA三通道直流電阻測試儀
能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患
參考標準：
●具有完善的保護電路及音響放電報警，放電指示清晰，減少誤操作
●采用7寸彩色觸摸屏，界面顯示清晰美觀，并可實時顯示測試數據
●具有RS232通訊接口，配合上位機操控軟件，可將測試數據傳輸?shù)胶笈_(tái)
說明書
操作視頻ZXR(J)-20CA三通道直流電阻測試儀能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為滿足變壓器直流電阻快速測量的需要，我公司研制了集三相同測試、助磁功能、消磁功能于一體的三通道直流電阻測試儀。該儀器是實現了三相同時加電，獨立電流采樣、電壓采樣，同時測量并顯示三相電阻值和三相不平衡率的功能，大大縮短了變壓器直流電阻的測試時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題。
1. 本儀器可根據被測試品選擇相應的輸出電流值進行測試，主要適應于測量變壓器、互感器等感性電阻。
2. 對于五柱鐵心和低壓繞組為三角形連接的大型變壓器，儀器可采用高低壓串激磁的方法進行測試，儀器內部自動連結繞組的助磁回路，可快速準確測試低壓繞組的直流電阻。

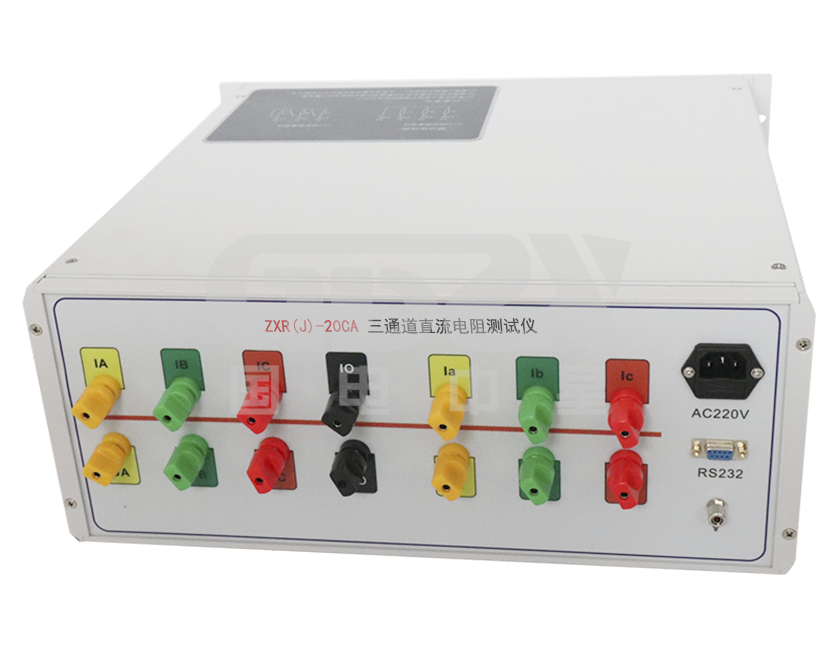

3. 本儀器設有三通道測試功能，以應對星型接法繞組一次接線完成三相直阻測量，自動計算三相不平衡率，極大節省測量時間提高工作效率。也可以采用逐相測試功能，針對YN、D（Y）連接方式的變壓器進行逐相測試直至測試完成。
4. 具有完善的保護電路及音響放電報警，放電指示清晰，減少誤操作。

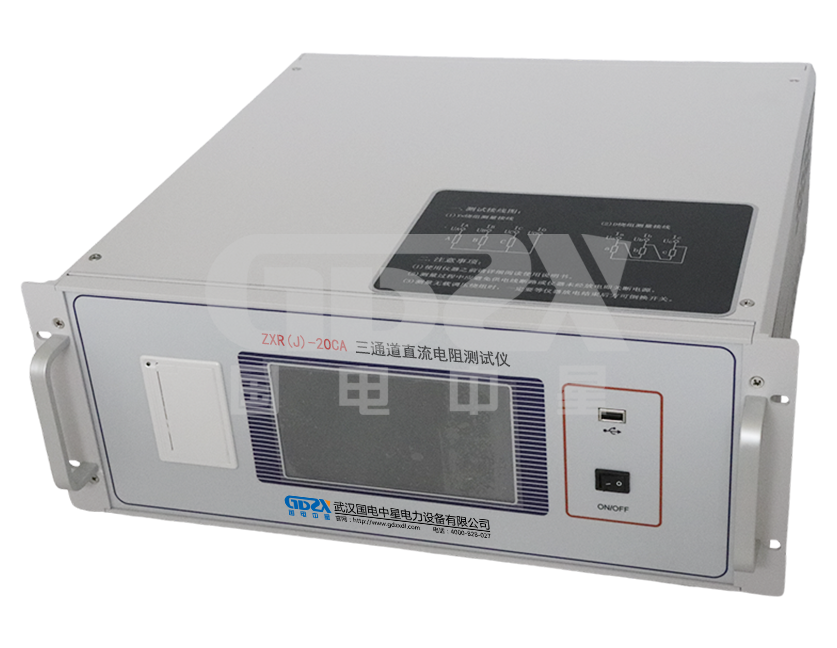

5. 儀器采用7寸彩色觸摸屏，界面顯示清晰美觀，并可實時顯示測試數據。
6. 儀器可選配中文、英文兩版操作界面，可根據客戶要求配置。

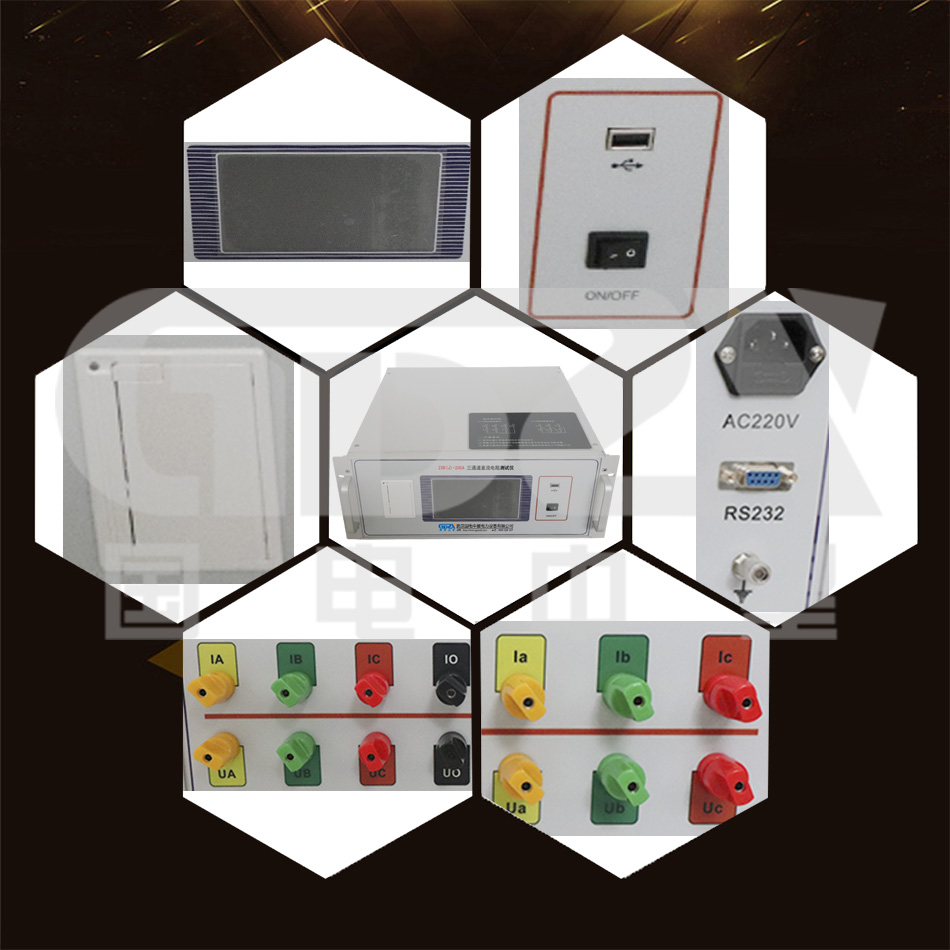

7. 具有RS232通訊接口，配合上位機操控軟件，可將測試數據傳輸?shù)胶笈_(tái)。
8. 具有USB接口，可以將測試數據轉存到U盤。
9. 本儀器內置日歷時鐘、可存儲、調閱、打印100組測試數據功能。
10. 參數設置更加完善，可以設置變壓器的測試?yán)@組、分接位置、測試相別、試品溫度、折算溫度等。
11. 本儀器采用工業塑殼機箱，便于攜帶，提高使用壽命。
1. 輸出電流：三相測試：10A+10A；5A+5A；1A+1A；
單相測試：20A；10A；5A；1A；200mA；
2. 量程范圍：三相測試：10A+10A：1mΩ～0.6Ω；
5A+5A：2mΩ～1.2Ω；
1A+1A：10mΩ～6Ω；
單相測試：20A：0.5mΩ～1Ω；
10A：1mΩ～2Ω；
5A：2mΩ～4Ω；
1A：10mΩ～20Ω；
200mA：100mΩ～100Ω；
3. 精確度：±(0.2%+2個字)；
4. 最小分辨率：0.1μΩ；
5. 工作溫度：-10～40℃；
6. 環境濕度：≤80%RH，無結露；
7. 工作電源：AC220V±10%，50Hz±1Hz；
8. 儀器體積：長428mm*寬350mm*高230mm；
9. 儀器凈重：10.2kg
