ZXBC-S1手持式特種變比組別測試儀技術解析與應用探討

在變壓器測試與維護領域，變比與組別測量是評估設備狀態、保障電網穩定運行的重要環節。傳統變比電橋測試方法存在操作繁瑣、效率不高等局限性。本文將以ZXBC-S1手持式特種變比組別測試儀為例，對其技術特點、性能優勢及適用場景進行系統分析，為技術人員在實際應用中提供參考。

一、設備概述與設計特點

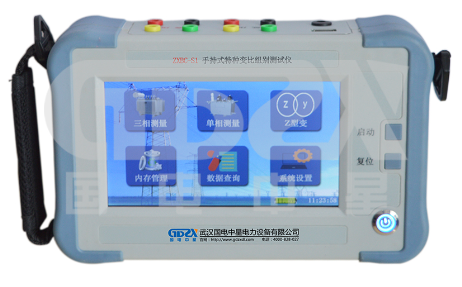

ZXBC-S1是一款專為變壓器變比與組別測試設計的手持式儀器，采用鋰電供電與大屏幕高分辨率液晶顯示，具備中文菜單引導，操作直觀便捷。儀器可一次完成三相變比測試，適用于多種特種變壓器的現場測量需求。

二、核心性能與技術參數

1. 基本測量能力

●   量程范圍：

◆   變比：0.9 ~ 10000

◆   角度：0 ~ 360°
       ●   精度表現：

◆   0.9~500：±0.1% + 2字

◆   501~2000：±0.2% + 2字

◆   2001~10000：±0.5% + 2字

●  分辨率：

◆   變比：0.0001

◆   角度：0.01°

2. 電源與環境適應性

●  工作電源：AC 220V ±10%，50Hz ±1Hz

●  輸出電壓：根據負載自動調節

●  使用環境：-10℃ ~ 40℃，濕度 ≤85% 不結露

●  結構設計：采用工程塑料箱體，具備防水、防震、耐溫特性，適合野外作業。

三、主要功能與技術創新

1. 三相逆變電源技術

儀器內部采用三相精密逆變電源，有效隔離市電諧波干擾，提升測量穩定性與準確性。

2. 多類型變壓器適用性

除了常規電力變壓器外，該儀器特別適用于：

●  Z型變壓器、整流變壓器、接地變壓器

●  電爐變、移相變、平衡變

●  斯科特變、逆斯科特變等特種變壓器

3. 智能化測試與保護功能

●  自動識別組別：支持0~11種接線組別識別，可測量7.5°角度偏差

●  分接開關測量：最多支持99個分接點位，即使分接不對稱也可準確定位

●  多重保護機制：具備反接保護、匝間短路保護、分接開關不到位保護及輸出短路保護

4. 人機交互與便攜設計

●  7寸高清彩色觸屏，支持模塊化信息顯示

●  鋰電供電，無需外接電源即可完成現場測試

●  箱體輕便（主機2kg，外箱8kg），便于攜帶與野外操作

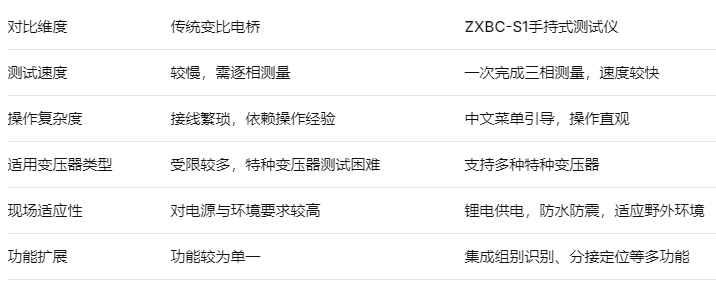

四、與傳統測試方法的對比

五、應用建議與注意事項

1.使用前準備：確認測試環境符合溫濕度要求，檢查儀器電量充足。

2.接線規范：嚴格按照儀器說明進行高低壓側接線，避免反接。

3.分接開關測試：對于不對稱分接開關，建議多次測量以驗證結果一致性。

4.數據記錄與分析：結合變比誤差與角度數據，綜合判斷變壓器狀態。

5.維護與存儲：使用后清潔儀器，存放于干燥環境中，定期進行功能校驗。

六、總結

ZXBC-S1手持式特種變比組別測試儀在測量效率、適用性、智能化程度等方面較傳統方法具有明顯優勢，尤其適用于現場快速測試與特種變壓器評估。其集成化的保護功能與良好的環境適應性，進一步提升了設備的可靠性與實用價值。建議技術人員在實際使用中，結合變壓器類型與測試場景，合理運用儀器功能，以實現更高效、準確的測試結果。
