并生成新文章的簡短關鍵詞、標簽和簡短的一句話摘要。 技術深析：多維參數融合診斷——干式變壓器材質與容量綜合檢測技術的演進

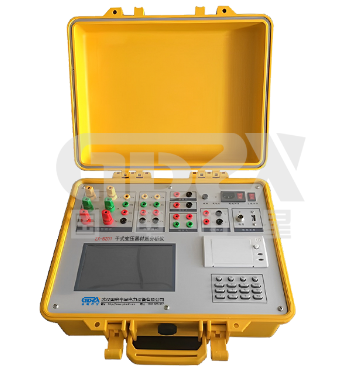

在配電變壓器運行維護與質量監督領域，“以鋁代銅”偷工減料、擅自篡改銘牌容量等行為，一直是困擾電力用戶與質監部門的技術難題。傳統的單參數測量儀器（如單獨的直阻測試儀、變比測試儀）往往只能反映變壓器某一方面的性能，難以形成完整證據鏈以判定材質真?zhèn)闻c容量虛實。ZX-BZ01干式變壓器材質分析儀通過將材質判別、容量分析、特性試驗、直流電阻與變比測量高度集成，提供了一套從“單點測量”到“綜合診斷”的技術解決方案。本文將從技術原理與參數對標角度，對其核心功能進行深入解析。

一、 技術邏輯：從直阻反演到多維印證

判斷變壓器繞組材質（銅或鋁）的核心物理依據是直流電阻率。鋁的電阻率約為銅的1.6倍，在相同結構下，鋁繞組直流電阻應顯著大于銅繞組。然而，單純測量直流電阻存在局限：繞組線徑、匝數、結構尺寸均會影響阻值，僅憑電阻絕對值無法直接定性。

ZX-BZ01的技術突破在于“直阻+容量+損耗”的多維印證法：

1.基礎數據采集：通過直流電阻測試功能，精準獲取各相繞組在不同電流檔位（40mA至10A）下的電阻值。

2.容量與結構反演：結合短路阻抗與負載損耗測試，推算出變壓器的等效容量與設計參數。

3.材質綜合判斷：將實測直流電阻值與基于“銅材”標準推算的理論值進行比對。若實測值顯著偏離銅材理論值且接近鋁材理論值，結合容量與損耗數據是否匹配銘牌，即可形成完整的材質判別證據。

這種綜合判斷機制，有效規避了因繞組結構差異導致的單一參數誤判。

二、 核心測量維度與參數解讀

對于技術人員而言，ZX-BZ01的幾項關鍵參數直接決定了其現場診斷能力。

1. 直流電阻測試：寬電流、多檔位、高精度

●   技術解讀：儀器提供從5mA至10A共6個測試電流檔位，覆蓋了從高阻小電流（干式變壓器勵磁繞組）到低阻大電流（大容量配電變壓器主繞組）的全范圍。

■   <5mA檔：針對電感量較大的繞組或勵磁支路，測量范圍100Ω-20KΩ，精度5%。小電流可防止鐵芯飽和，保證測量穩定性。

■   10A檔：針對大容量變壓器極低阻值的繞組（0.5mΩ-0.8Ω），精度2%。大電流可提供足夠信噪比，確保微歐級電阻的重復性。

●   行業價值：相比僅有1A或5A檔的傳統直阻儀，ZX-BZ01的電流自適應能力使其在面對S13、S15等新型節能變壓器（電阻值范圍跨度極大）時，無需更換設備即可完成全類型繞組測試。

2. 寬量限輸入與擴展能力：0-750V / 0-100A

●   技術解讀：

■   無源部分：電壓測量0-750V，電流測量0-100A且內部自動量程切換。這一設計覆蓋了10kV及以下配電變壓器的大多數空載與負載試驗場景。

■   擴展能力：明確允許外接電壓互感器（PT）和電流互感器（CT）。這意味著對于稍大容量變壓器（如一次側電流超過100A），儀器可借助外部CT擴展量程，理論上可測量任意參數被試品，解決了便攜式儀器與大容量設備之間的矛盾。

●   行業對比：部分同類產品受限于內置傳感器量程，無法處理超范圍電流，需額外配置信號轉換器。ZX-BZ01的“內部自動切換+外部擴展”雙模式，兼顧了常規測試的便捷性與非常規測試的適應性。

3. 功率測量與校正算法：低功率因數下的精度

●   技術解讀：

■   準確度指標：功率測量在Cosφ>0.1時為±0.5%，在0.02<Cosφ<0.1的極低功率因數下仍保持±1.0%的精度。

■   應用場景：空載試驗時，變壓器空載電流主要是無功勵磁電流，有功分量很小，功率因數極低（通常低于0.1）。此時普通功率計測量誤差會急劇放大。ZX-BZ01針對低功率因數場景的精度設計，保證了空載損耗測試數據的有效性。

●   特色功能：內置波形畸變校正、溫度校正、電壓/電流校正功能。用戶只需輸入校正指數，儀器即可自動將非額定條件下的測量值折算至額定工況下的標準值。這對于現場電源條件有限（無法精確調壓至額定值）的情況，提供了極大的便利性。

4. 匝比測試精度：0.5%

●   技術解讀：變比是判斷繞組匝間短路、連接組別正確性的基礎。0.5%的精度滿足GB/T 1094對配電變壓器變比誤差的檢測要求。

三、 現場應用與技術優勢

●   全觸摸屏與圖形化操作：采用7.0英寸工業級彩色觸摸屏，在戶外強光下清晰可視，簡化了復雜試驗流程的操作難度。

●   便攜性與環境適應性：體積41×35×18cm，重量10kg，具備-10℃~+40℃工作溫度范圍及2kV工頻耐壓絕緣，滿足變電站現場全天候作業需求。

●   數據閉環：集成微型打印機，支持現場即時出具包含直阻、變比、空負載損耗、材質判定結論的完整報告。

四、 總結

ZX-BZ01干式變壓器材質分析儀的本質，是一臺以變壓器等效電路分析為核心，融合了高精度直阻測量、寬量程功率分析、變比測試與容量診斷的綜合性儀器。它打破了傳統設備功能單一、數據孤島的局限，通過多參數交叉印證，為技術人員識別“以鋁代銅”、核定真實容量、評估變壓器健康狀態提供了系統化的技術手段。其寬電流直阻、低功率因數精度、外部量程擴展三大核心設計，使其在10kV配電變壓器的質量監督與入網檢測領域，具備了顯著的技術適用性。
