技術解析：ZX-BC188A變壓器繞組材質檢測儀的功能集成與測量原理

在電力變壓器的質量監督與運行維護工作中，繞組材質的真實性驗證、容量參數的準確性核查，一直是技術人員關注的焦點。針對行業中可能存在的偷逃基本電費、私自增容以及“以鋁代銅”等不良現象，ZX-BC188A變壓器繞組材質檢測儀提供了一種集多種功能于一體的現場解決方案。本文從技術原理、功能架構及測量指標等維度，對該儀器的設計思路與應用價值進行剖析。

一、核心檢測原理：基于電阻溫度特性的材質判別

變壓器繞組材質（銅或鋁）的準確識別，是確保設備質量和運行安全的基礎。ZX-BC188A所采用的檢測方法，立足于銅、鋁導體材料本質的物理特性差異-1。

1. 理論基礎：電阻溫度系數差異

銅和鋁的電阻值隨溫度變化的速率存在顯著差異：銅的電阻溫度系數約為0.004/℃，鋁約為0.0043/℃-1。這一差異雖然微小，但在精確控制的測量條件下，可以被有效捕捉和量化。

2. 檢測實現方式

ZX-BC188A采用非接觸方式對配電變壓器繞組出線端子的導電桿（排）進行局部加熱，并同步測量繞組端子的電氣參數變化。在相同的溫升區間內（例如從30℃上升至70℃），鋁繞組的電阻變化率明顯大于銅繞組，差異幅度可達10%左右-1。儀器內置的分析程序通過擬合溫升-電阻變化曲線，計算實際呈現的電阻溫度系數，并與預設的銅、鋁材質模型進行比對，最終自動輸出繞組材質的判別結果。

這一技術路線的優勢在于其無損檢測特性——無需拆解變壓器本體，不破壞繞組絕緣，即可實現對密封于箱體內部的繞組材質的有效鑒別-4。與傳統的熱電效應檢測法（基于塞貝克效應測量熱電勢）不同-4-10，該方法側重于電阻溫變特性的動態分析，為現場檢測提供了另一種技術實現路徑。

二、多功能集成：一機多用的測試平臺

ZX-BC188A的設計定位并非單一功能的專用儀表，而是將多種變壓器測試功能集成于一體，相當于：

●   有源變壓器容量測試儀

●   變壓器繞組材質分析儀

●   變壓器特性參數測試儀

1. 內置測試電源

儀器內部自帶三相精密50Hz正弦波交流測試電源，在測量變壓器容量及短路（負載）損耗時，無需外接三相調壓器、升流器等輔助設備-8。這一設計顯著簡化了現場測試的接線復雜度，提高了工作效率。內置電源輸出范圍為電壓0～10V、電流0～10A，可滿足多數配電變壓器的現場檢測需求。

2. 寬量程外接擴展

對于容量較大或電壓等級較高的變壓器，儀器的特性測試電源輸入范圍可達電壓0～750V、電流0～100A，且內部配有完善的保護電路-9。更重要的是，電壓、電流量程可通過外接電壓互感器、電流互感器進行靈活擴展，大大拓寬了儀器的適用范圍。

3. 多參數測量能力

該儀器可對多種變壓器的工頻參數進行精密測量，包括：

●   容量與型式判別

●   空載電流、空載損耗

●   短路（負載）損耗、阻抗電壓

根據測試結果中的空載、負載損耗數據，儀器還可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考-2。

三、測量精度與校正機制

對于技術人員而言，測量結果的準確性與可靠性是核心關注點。

1. 精度指標

ZX-BC188A在電壓、電流測量通道上達到±0.2%的精度；功率測量精度根據功率因數不同有所區分：當功率因數CosΦ>0.1時，精度為±0.5%；當0.02<CosΦ<0.1時，精度為±1.0%。這一精度水平能夠滿足現場工程測試的定量分析需求。

2. 自動校正功能

變壓器特性測量中，實測條件往往難以與額定工況完全一致。ZX-BC188A內置了多種自動校正算法-2：

●   波形畸形校正：消除測試電源波形畸變對功率測量的影響

●   溫度校正：將測量結果折算至參考溫度（如75℃）

●   非額定電壓/電流校正：將非額定工況下的測量值校正至額定工況

用戶只需輸入相關參數（如環境溫度、空載校正系數等），儀器即可自動完成上述校正，使測試結果更貼近變壓器的實際性能參數。

3. 寬量程設計

在變壓器特性測量中，電壓最大量程達750V，電流最大量程達100A。儀器采用寬量程設計，測量過程中無需頻繁切換檔位，既保證了測量精度，也避免了因檔位選擇錯誤而損壞儀器的風險-6。

四、現場作業適應性設計

1. 便攜與續航

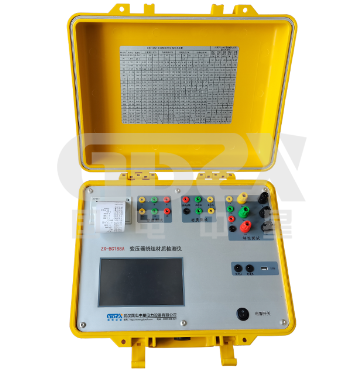

ZX-BC188A采用一體化結構設計，體積為32cm×25cm×12cm，重量4.5kg，便于攜帶至現場作業。儀器內部自帶高效能可充電電池，一次完全充電可連續測量100臺套以上的變壓器，徹底擺脫了對現場交流電源的依賴。

2. 人機交互

配備9英寸全觸真彩液晶顯示器（分辨率1024×800），顯示界面采用中文菜單，功能界面集設置、測試過程及結果于一屏顯示-1。這種設計方便操作人員在測試過程中實時監控測量數據和曲線變化，同時便于設置參數與測量結果的對比查看。

3. 環境適應性

儀器工作溫度范圍為-20℃～+60℃，可適應我國大部分地區的戶外作業環境。在絕緣性能方面，容量測試、電壓電流輸入點對機殼的絕緣電阻≥100MΩ；充電電源輸入對機殼可承受工頻2kV耐壓測試，時長1分鐘，確保了高壓測試場景下的安全性-9。

五、技術總結與應用展望

ZX-BC188A變壓器繞組材質檢測儀通過集成材質判別、容量測試、特性參數測量三大功能，為電力變壓器的現場質量監督提供了一套綜合性技術手段。

在材質識別方面，基于電阻溫度系數差異的無損檢測方法，解決了傳統檢測需解體、耗時長、樣本偏差等問題-4；在參數測量方面，內置測試電源與寬量程設計的結合，簡化了現場測試流程，提高了工作效率；在數據準確性方面，多維度自動校正機制保障了測試結果的可信度。

該儀器的應用場景覆蓋了變壓器入網質檢、在運設備抽檢、反竊電核查、故障分析等多個環節-1-4。對于電力系統、工礦企業及電氣設備檢測機構的技術人員而言，深入理解其工作原理與技術特性，有助于在實際檢測工作中更準確地發揮設備效能，提升變壓器質量管控的科學性與可靠性。
