變壓器直流偏磁帶電檢測技術解析：ZXPC-260A測試儀原理與應用對比

引言

隨著高壓直流輸電（HVDC）系統的快速發展及地磁暴現象頻發，變壓器直流偏磁問題日益成為影響交流電網安全運行的重要因素。變壓器中性點直流電流的流入，可能導致鐵芯半波飽和、勵磁電流畸變、諧波增加、無功波動甚至設備過熱損壞。因此，對運行中變壓器中性點直流電流進行帶電檢測，成為狀態檢修與故障早期預警的重要手段。本文以ZXPC-260A變壓器直流偏磁帶電測試儀為分析對象，結合其技術原理與參數指標，對比傳統檢測方法及同類設備，探討其在變壓器直流偏磁監測中的應用價值，供電力系統運維及試驗技術人員參考。

一、設備定位與檢測原理

ZXPC-260A主要用于在線檢測變壓器中性點直流電流分量，其核心任務是分辨出從大地流入交流變壓器系統、形成直流回路的那部分直流電流。該電流分量是引發變壓器直流偏磁的主要因素，通過對其實時監測，可間接判斷變壓器內部絕緣的劣化趨勢，實現故障早期預警。

從檢測原理上，該儀器采用電測法，在不改變?cè)O(shè)備接線的前提下，將信號取樣點選擇在變壓器中性點接地引出線處。這一方式避免了停電安裝傳感器的不便，真正實現了“帶電測試”。測量信號中混合有工頻交流、諧波及直流成分，儀器需具備良好的信號分離能力，準確提取出由大地流入變壓器的直流分量。

二、核心參數與技術分析

1. 測量范圍與精度

ZXPC-260A測量范圍為0～30A，精度1級。這一量程覆蓋了絕大多數變壓器中性點直流電流的實際幅值范圍。對比早期手持式鉗形表（僅能測量工頻交流），該設備針對低頻及直流分量進行了優化，能夠有效響應地磁感應電流（GIC）及直流輸電單極大地返回電流引起的直流分量。

2. 儀器組成與取樣方式

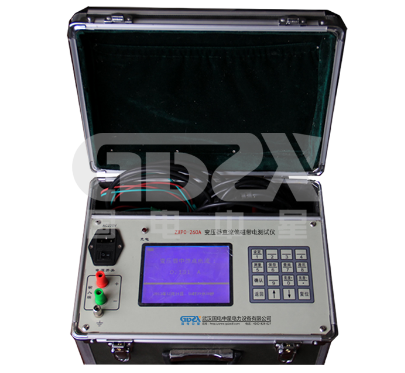

設備由主機與測量用卡鉗組成?？ㄣQ作為一次傳感單元，采用開合式設計，便于現場直接卡接在接地引下線上，無需拆解接地排，提高了測試的安全性與便捷性。與傳統需串入分流器的方式相比，非接觸測量避免了回路開路風險，符合帶電作業安全規范。

3. 數據管理與人機交互

儀器具備鍵盤輸入功能，支持變電站編號、設備編號錄入，歷史數據查詢及時鐘修改。這一設計便于現場建立設備臺賬，實現測試數據的可追溯性。對于長期監測點，可定期記錄直流電流變化趨勢，為絕緣劣化分析提供基礎數據。

4. 供電方式與便攜性

采用直流可充電鋰電池供電，擺脫了現場取電的束縛，適用于戶外變電站及無市電環境。整機重量2.8kg，外形尺寸320×240×160(mm3)，屬于便攜式儀表范疇，適合運維人員巡檢攜帶。

5. 環境適應性

工作溫度范圍0～60℃，覆蓋我國大部分地區戶外變電站的四季運行條件。戶內、戶外、在線測量三模式兼容，既可手持巡檢，也可固定安裝進行連續監測。

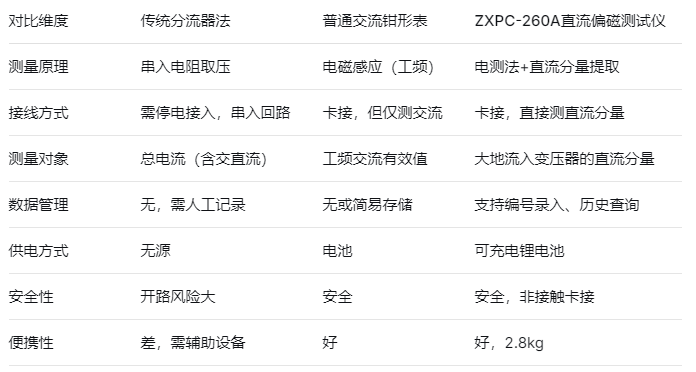

三、與傳統檢測方法及同類設備的對比

從對比可見，ZXPC-260A針對“直流偏磁”這一特定場景進行了專門優化，解決了傳統方法無法分離直流分量、需停電接入、無數據管理等痛點，更貼合當前電網對變壓器狀態感知的精細化需求。

四、工程應用建議

1. 直流偏磁普查

在高壓直流輸電系統單極大地返回方式運行期間，或地磁暴預警發布后，可組織對相關變電站變壓器進行中性點直流電流普測，篩選出直流電流超標設備，為后續治理（如加裝電容隔直裝置）提供依據。

2. 長期在線監測

對于已發現直流電流偏大但未達到治理閾值的變壓器，可將ZXPC-260A設置為連續監測模式，定期記錄數據，觀察直流分量變化趨勢，結合油色譜、振動等參數綜合判斷設備狀態。

3. 故障診斷輔助

當變壓器出現噪聲異常、振動增大、諧波超標等異常時，可使用該儀器測量中性點直流電流，排除或確認直流偏磁是否為誘因，避免盲目解體檢查。

4. 數據對比分析

利用儀器內置的歷史數據查詢功能，建立每臺變壓器的“直流電流檔案”，對比年度數據變化，對持續上升的設備提前預警，實現狀態檢修。

五、結語

ZXPC-260A變壓器直流偏磁帶電測試儀，從實際工程需求出發，解決了運行變壓器中性點直流電流難以分離、無法帶電測量的技術難題。其電測法原理、卡接式取樣、便攜化設計及數據管理功能，為電力技術人員提供了一種有效的直流偏磁監測工具。在當前電網交直流混聯規模不斷擴大、地磁暴影響日益受重視的背景下，掌握該設備的原理與應用要點，有助于提升變壓器早期故障預警能力，保障電網安全穩定運行。
