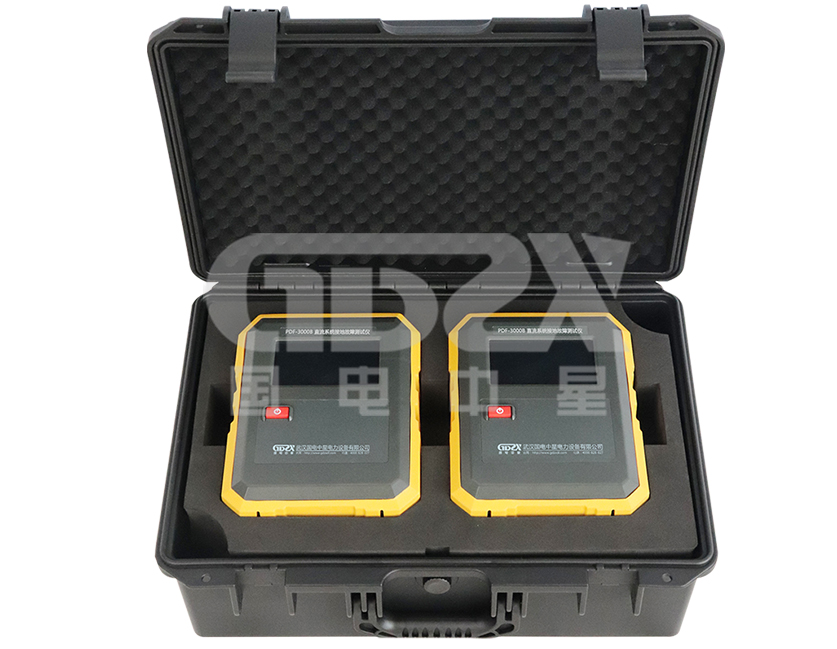

PDF-3000B+便攜式二次回路多點接地故障查找儀
參考標準：
●工業標準設計，選用最上乘的進口元器件，裝置本身可靠性極高
●測試精度高、穩定性好、抗干擾能力強、檢測不受距離限制，準確判斷接地點
●帶有高精度直流鉗形表功能和記錄器功能，一機多用
說明書
操作視頻PDF-3000B+便攜式二次回路多點接地故障查找儀公共回路N線多點接地是指三相四線接線的電壓電流互感器繞組公共回路中性線存在兩個或多個接到廠站接地網（或）的接地點，并且從互感器落地端子箱到電能表電壓公共回路中性線存在一個以上的接地點。配備高精度鉗表，通過對N線電流的監測及對公共回路、其他回路的實時監測，重點解決電力系統公共回路的兩點接地和多點接地等疑難故障。以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。
1. PT電壓互感器二次回路一點接地的判斷；
2. 多點接地故障分析功能，分析儀通過對及其它接地回路的電流分析，判斷二次回路接地系統是否存在多點接地故障；
3. 電流顯示功能，分析儀可以顯示信號電流大小、接地線分流信號大小及其它接地回路的分流電流大??；
4. 高精度電流表功能， 查找儀通過配備不同型號的交直流鉗表可以實現高精度交直流電流鉗表功能；
5. 直流鉗表功能；
6. 記錄器功能；
7. 分析儀根據現場的實際情況智能產生信號電流，且最大功率小于0.02W，保障直流系統的安全、可靠運行。
8. 工程力學的外形設計、人性化設置、友善的人機界面，使用舒適、小巧精致、攜帶方便。
9. 工業標準設計，選用最上乘的進口元器件，裝置本身可靠性極高。
10. 科學的管理保證產品的高性能。
11. 檢測時不需斷電，對系統安全。
12. 測試精度高、穩定性好、抗干擾能力強、檢測不受距離限制，準確判斷接地點。
13. 帶有高精度直流鉗形表功能和記錄器功能，一機多用。
14. 采集速度快，每秒可記錄5K。
15. 直流鉗形表量程為5A，分辨率0.1m A ，精度為±1%。
16. 儀器體積小，重量輕，操作簡單，界面友好。
環境溫度 | -30℃～+50℃ | |
相對濕度 | ≤95% | |
總質量 | 2.5kg | |
電壓輸出 | ≤1VDC | |
電流輸出 | ≤100mA | |
電壓輸出精度 | 窗寬：可調，50Hz 下15°～ 150° | |
電流輸出精度 | ±0.1 mA | |
輸出模式 | 模式1 | 恒流10 mA |
模式1 | 恒流100 mA | |
模式1 | 標準恒流10 mA | |
模式1 | 標準恒流100 mA | |
直流鉗表電流量程 | ±0.1mA～±5A | |
校準精度 | ±0.1 mA | |
分析儀 | 信號電流大小 | 3mA |
電流檢測分辨率 | 0.01mA | |
多點接地判斷門限 | 0.32mA | |
抗對地分布電容值 | 對地電容單支路≤100uF，系統對地總電容≤1000uF | |
查找儀 | 電流檢測范圍 | 0—75mA |
電流檢測分辨率 | 1mA | |
多點接地判斷門限 | 7mA | |
