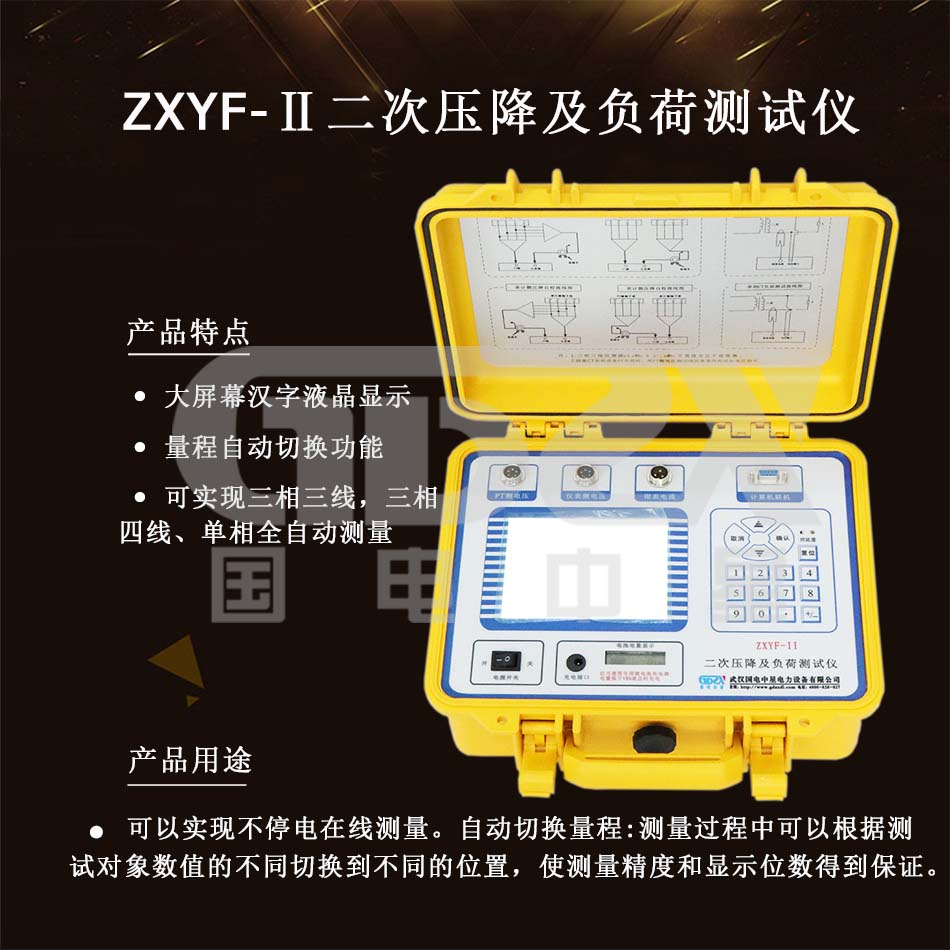

ZXYF-Ⅱ系列二次壓降及負荷測試儀
可實現三相三線、三相四線、單相全自動測量的專業儀器
參考標準：
● 可以實現三相三線，三相四線、單相全自動測量。
● 儀器具有量程自動切換功能，保證測試精度。
● 中文界面大屏幕顯示，帶有RS-232通訊接口。
說明書
操作視頻ZXYF-Ⅱ系列二次壓降及負荷測試儀采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。
產品別稱
二次壓降測試儀、二次負荷測試儀、二次壓降及負荷測量儀、二次壓降及負荷在線測試儀、互感器二次壓降及負荷在線測試儀
1、本二次壓降及負荷測量儀可以實現三相三線，三相四線、單相全自動測量。
2、使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全。
3、儀器具有量程自動切換功能，保證測試精度。
4、采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強。
5、測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗。
6、采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。
7、采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。
8、二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路?？梢詫崿F(xiàn)不停電在線測量。自動切換量程:測量過程中可以根據測試對象數值的不同切換到不同的位
置，使測量精度和顯示位數得到保證。
9、工作時間可以長達24小時。
10、附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。
11、儀器體積小，重量輕。
12、極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，
能分辨0.001mS的電導和電納。
13、該二次壓降及負荷測試儀能存儲480組測量數據，斷電后能保持十年。
14、中文界面大屏幕顯示，帶有RS-232通訊接口。
1.環境條件
1)溫
度：-5～40℃
2)相對濕度：<95%（25℃）
3)海拔高度：<2500m
4)外界干擾：無特強震動、無特強電磁場
2.二次壓降測試儀技術指標
1)測量范圍：比差：0.001%～19.99%
角差：0.01’～599’
2)分 辨 率：比差：0.001%
角差：0.01’
3)儀器基本誤差：
X=(X×2%+Y×2%)2個字)
Y=(Y×2%+X×2%×34.38)2個字)
2個字—儀器的量化誤差
4)電壓表頭準確度：0.5%
5)工作范圍：電壓：(50～120)V
6)儀器指示動作值(提示錯誤)
① 誤差：比差＞20%或角差＜600’
② 電壓：電壓＜2.0V
3.PT二次負荷測試儀技術指標
1)
PT二次負荷測試
① 導納測量范圍:0.1ms~50.0ms
② 導納測量準確度:
③ 二次電壓（50V~120V）
X=(X×2%+Y×2%)2個字)
Y=(Y×2%+X×2%×34.38)2個字)
2)電壓表頭：0.5%
4.CT二次負荷測試儀技術指標
1)阻抗測量范圍：0.1Ω—50.0Ω
2)阻抗測量準確度：
X=(
X×2%+ Y×2%)2個字)
Y=( Y×2%+ X×2%×34.38)2個字)
3)2個字—儀器的量化誤差
4)電流表頭：1%
