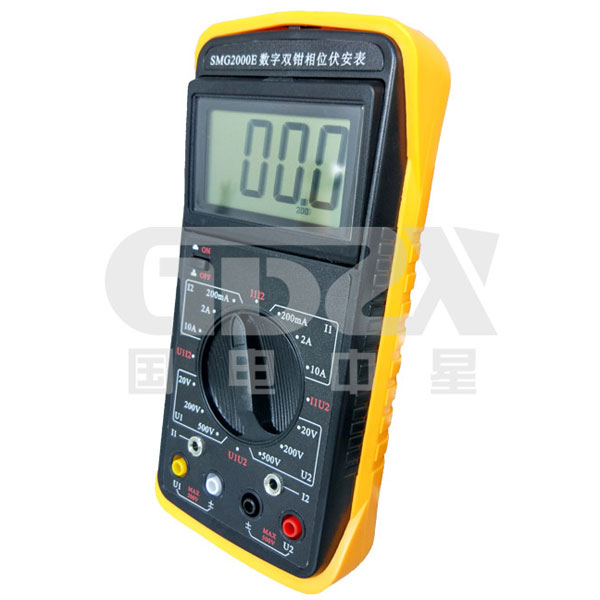

SMG2000E數字雙鉗相位伏安表參數

        在上一節中，我們了解到 SMG2000E數字雙鉗相位伏安表的基本介紹，了解到 SMG2000E數字雙鉗相位伏安表是專門用來現場測量電壓、電流及相位的測量儀器，廣泛應用于電力、石油、化工等行業，一些業內人士在選購 SMG2000E數字雙鉗相位伏安表時，一定要了解的SMG2000E數字雙鉗相位伏安表參數。

一、基本誤差

1、參比工作條件

（a）環境溫度：（23±5）℃

（b）環境濕度：（45～75）% RH

（c）被測信號波形：正弦波、β=0.02

（d）被測信號頻率：（50±0.2）Hz

（e）被測載流導線在鉗口中的位置：任意

（f）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5A

（g）外參比頻率電磁場干擾：應避免

2、基本誤差極限

2.1 交流電壓見表1

表1：交流電壓測量誤差

量限 分辨率 基本誤差極限

20V 0.01V ±（0.3%讀數+0.2%量程)

200V 0.1V ±（0.3%讀數+0.2%量程)

500V 1V ±（0.3%讀數+0.2%量程)

輸入阻抗：各量限均為2MΩ

相位測量時，電壓端輸入阻抗>500KΩ

2.2 交流電流見表2

表2：交流電流測量誤差

量 限 分 辨 率 基本誤差極限

200mA 0.1mA ±（0.3%讀數+0.2%量程）

2A 1mA

10A 10mA

2.3 相位

U-U、U-I、I-I見表3

表3：工頻相位測量誤差

范 圍 分 辨 率 基本誤差極限

0～360° 1° ±2°

二、工作誤差

1、額定工作條件

（a）環境溫度：（0～40）℃

（b）環境濕度：（20～80）% RH

（c）被測信號波形：正弦波、β=0.05

（d）被測信號頻率：（50±0.5）Hz

（e）被測載流導線在鉗口中的位置：任意

（f）測量相位時被測信號幅值范圍

測 U1-U2相位時：30V～500V

測 I1-I2 相位時：10mA～10.00A

測 U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A

（g）外參比頻率電磁場干擾：應避免

2、額定工作誤差極限

所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。）

三、安全特性

1 耐壓電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz 的正弦波交流電壓歷時 1min 的試驗。。

2 絕緣電阻

儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ

四、其它技術特性

1 顯示位數：3 1/2

2 采樣速率：3次/秒

3 電源：單個9V 迭層電池、電源電流小于5mA

4 外形尺寸

表殼尺寸： 186×86×33

鉗殼尺寸： 140×40×19

鉗口尺寸： Φ7×8

5 重量

表體： 280g

測量鉗：2×200g

測量鉗：2×200g

6 儲存條件

溫度：－10℃～50℃

        國電中星是SMG2000E數字雙鉗相位伏安表生產廠家，專業研發團隊，規格多種多樣，暢銷海內外，歡迎選購。更多關于相位伏安表的精彩內容盡在國電中星。
