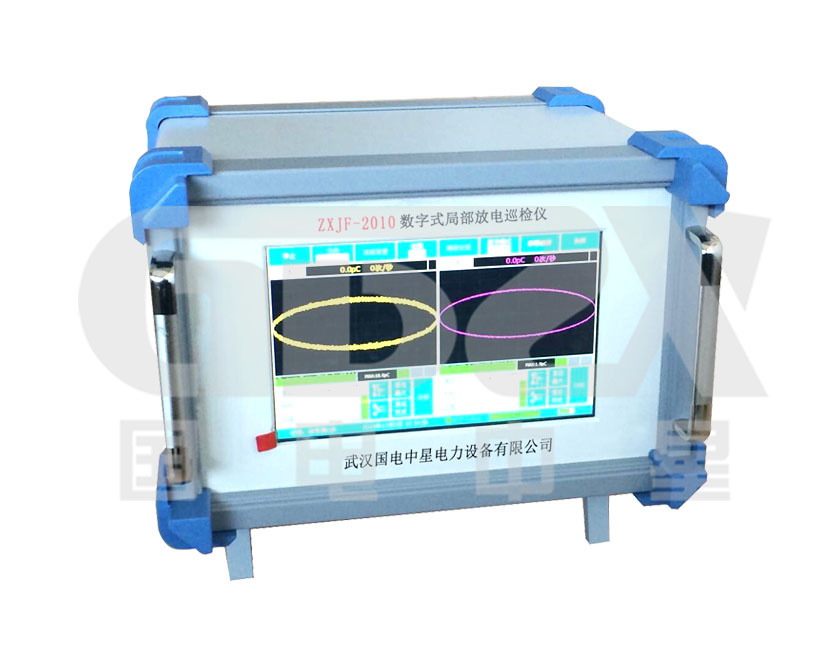

局部放電檢測儀測試原理

在某些情況下，局部放電可能存在數月甚至更長時間。每次局部放電都會對設備的絕緣造成一定程度的損壞，而且損壞會逐漸累積。當累積損壞足夠大時，會擊穿絕緣介質，造成短路，設備完全損壞。局部放電的大小本身并不表示設備發生故障的危險，但在評估局部放電對設備的影響之前，必須了解局部放電的原因。

GIS中的局部放電總是發生在充滿高壓SF6氣體的很小間隙中，局部放電的存在時間很短（納秒級），會迅速衰減并湮滅。由于 GIS 室的共振，PD 放電脈沖的快速上升前沿包含頻率高達 1GHz 的電磁波，從而產生多種模式的超高頻共振電磁波（UHF 波）。由于GIS室就像一個低損耗的微波諧振室，PD信號的振蕩波可以在室內延伸長達1 ms，這是安裝在GIS上的內置/外置耦合器所要求的。

內部/外部耦合器有足夠的時間來捕捉這些信號。耦合器捕獲的局放信號強度很低，只有mv級。但經過局部放電放大后，使用PD人工智能分析軟件對其進行多方面分析，判斷GIS可能存在的缺陷。在GIS設備上檢測到局部放電并通過波形分析確定缺陷類型后，需要定位局部放電的位置進行維修。PD的定位是通過精確監測PD信號從不同方向到達耦合器的時間差來實現的。

超高頻局放檢測儀使用的超高頻電磁波工作頻率為500-1400MHz，可以通過斷路器傳播。由于衰減和散射，超高頻電磁波在傳播 1 m 時會損失大約 2dB 的能量。因此，為了獲得準確的測量結果，必須沿 GIS 至少每 20 m 進行一次測量。
