技術解析：JSY-102A高壓電纜介損測試儀的功能架構與現場應用

隨著電網電壓等級的提升及高壓電纜、套管等容性設備的大量應用，絕緣狀態的評估成為設備投運前及預防性試驗中的關鍵環節。介損值（tgδ）作為反映絕緣老化、受潮等缺陷的敏感參數，其測試精度與適應性直接關系到設備狀態診斷的可靠性。JSY-102A高壓電纜介損測試儀采用分體式設計，通過無線通訊與光纖傳輸技術，為技術人員提供了一套兼顧安全性與寬量程的現場測試方案。

一、 系統架構與安全防護機制

JSY-102A在設計上采用手持終端與測試主機分離的架構，旨在保障高壓試驗中操作人員的安全距離。

1.無線隔離與光纖傳輸
手持終端與測試主機之間通過2.4G無線通訊進行數據交互，使操作人員可在遠離高壓區的安全位置完成所有參數設置與指令下發。同時，測試主機內部的高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，該設計在保證高低壓回路絕緣強度的前提下，實現了模擬信號的抗干擾傳輸，為測試數據的準確性提供了物理層保障。

2.全隔離供電體系
設備的手持終端、測試主機低壓端及高壓端均采用獨立鋰電池供電，避免了通過工頻電源引入的共模干擾，也消除了現場臨時取電的依賴。標稱連續工作8小時以上的續航能力，可覆蓋多組連續測試的需求。

二、 核心測量能力與技術參數

針對高壓電纜、電機及套管等大電容試品，JSY-102A在測量范圍與適應性上進行了針對性設計。

1.超寬電流量程與電壓適應性
參數顯示，無論是正接法還是反接法，其電流測量范圍均可達20μA至15A。這一寬量程設計使其既能測量小電容高阻試品（如高壓套管）的微弱電流，也能覆蓋長距離高壓電纜充電電流較大的工況。外施電壓適用范圍為1kV至40kV，用戶可依據試品電壓等級選配外部加壓設備（如串聯諧振裝置或試驗變壓器）。

2.變頻測量與頻率適應性
現場測試中，工頻干擾往往影響介損測量的穩定性。該儀器支持30Hz至300Hz的外施電壓頻率自適應測量。這一功能允許用戶在偏離工頻的特定頻率下進行測試，并通過算法換算至工頻等效介損，有效避開現場強電磁干擾，提升測試結果的重復性。

3.分辨率與誤差控制
技術規格中，介損值（tgδ）分辨率達0.001%，電容量分辨率達0.001pF。在誤差控制方面，介損測量誤差為±（讀數×1.0% + 0.040%），電容量誤差為±（讀數×1.0% + 1.00pF）。對于技術人員而言，理解這一誤差構成有助于在測試小電容試品時，對固定誤差項（如1.00pF）帶來的影響進行評估。

三、 人機交互與現場數據管理

1.操作界面與顯示
設備配備7寸800×480彩色液晶顯示屏，采用工業級電容觸摸屏操作。全中文菜單引導與步驟提示，降低了現場學習成本，便于快速進入測試流程。

2.數據存儲與導出
本機支持存儲200組測試數據，并可通過USB接口導出至U盤。這一功能便于技術人員在現場完成初步記錄后，回傳至內部分析系統進行趨勢對比與狀態評估。

四、 結構設計與便攜性考量

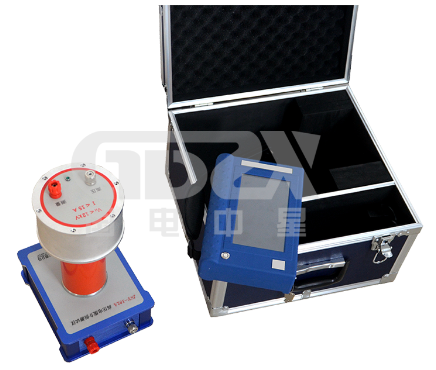

JSY-102A采用分體式結構：手持終端尺寸為270mm×160mm×65mm，重量1.5kg，適合單手操作；測試主機尺寸為300mm×300mm×600mm，重量23kg，考慮到了現場搬運與試驗接線的穩定性。機箱設計需滿足現場復雜環境的防護要求。

結語

JSY-102A高壓電纜介損測試儀通過分體式設計與無線光纖混合通訊模式，為高壓介損試驗提供了一種兼顧安全與精度的解決方案。其寬電流量程與變頻測量能力，使其能夠適應多種容性設備及現場干擾環境。對于從事高壓試驗的技術人員而言，掌握其量程邊界、誤差特性及無線操作邏輯，是充分發揮設備效能、準確診斷絕緣狀態的基礎。
