變壓器繞組參數現場測試技術解析：ZX-BZK2型測試儀的功能與應用比較

一、引言

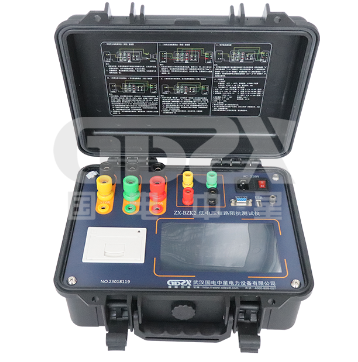

變壓器作為電力系統的關鍵設備，其繞組狀態的準確檢測對保障電網安全運行具有重要意義。傳統變壓器參數測試通常依賴多臺儀器組合、測試流程繁瑣、數據需后期處理，難以適應現場高效、準確的測試需求。ZX-BZK2變壓器短路阻抗/空負載測試儀集成了空載損耗、負載損耗、短路阻抗及零序阻抗測試功能于一體，采用六路同步交流采樣與數字信號處理技術，為現場變壓器狀態評估提供了一套完整的測試解決方案。

二、核心技術特點與測試原理

1. 多參數集成化測試

該儀器將短路阻抗測試、空載損耗測試、負載損耗測試及零序阻抗測試功能集成于一體，支持三相與單相測試模式，滿足不同接線型式變壓器的測試需求。

2. 高精度同步采樣與算法優化

●   六路同步交流采樣：實現電壓、電流信號的同步采集，解決低功率因數條件下的測量難題；

●   向量化線電壓計算：采用向量運算而非固定系數（√3）折算，更真實反映變壓器實際工況；

●   多重校正機制：支持電壓、電流、溫度、頻率等校正，提升測試結果的可比性與工程參考價值。

3. 短路阻抗測試與繞組變形診斷

依據《DL/T 1093—2008》與IEC 60076-5標準，通過測量短路阻抗變化量判斷繞組是否發生變形。該儀器可自動計算阻抗電壓百分比及其與銘牌值的誤差，支持現場快速篩查繞組動穩定狀態。

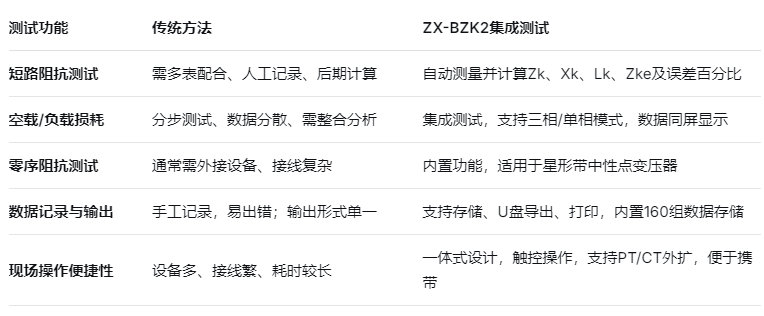

三、功能對比與現場適用性分析

四、主要技術指標與性能說明

●   電壓測量：1～660V，精度±(0.2%讀數+0.05%量程)；

●   電流測量：1mA～110A，精度±(0.2%讀數+0.05%量程)；

●   功率測量：COSΦ＞0.1時精度±(0.5%讀數+0.05%量程)；

●   頻率測量：45～65Hz，精度±0.003Hz；

●   短路阻抗精度：±0.5%；

●   工作條件：-10℃～45℃，濕度≤90%RH，適應多數現場環境。

五、現場應用建議與注意事項

1.測試模式選擇：根據變壓器接線形式選擇三相或單相測試，單相法可用于三相變壓器的逐相缺陷排查；

2.外接互感器使用：超出直接測量范圍時，可外接PT/CT，儀器支持變比設置并直接顯示一次側值；

3.數據比對與診斷：測試結果應與銘牌值、出廠值、歷次試驗數據比對，阻抗變化量超過3%時應予以關注；

4.測試環境控制：盡量避免強電磁干擾，確保接線牢固，提升測試穩定性；

5.數據管理：利用U盤導出功能建立設備測試檔案，便于趨勢分析與狀態評價。

六、總結

ZX-BZK2變壓器短路阻抗/空負載測試儀通過集成化設計、高精度同步采樣與智能化數據處理，實現了變壓器多項關鍵參數的現場一體化測試。其功能覆蓋全面、操作便捷、數據輸出規范，適用于變壓器出廠、交接、檢修及狀態診斷等多種場景，為技術人員提供了一套可靠、高效的測試工具，有助于提升變壓器運維的智能化與標準化水平。
