電力變壓器特性測試技術演進與ZX-BZ1測試儀性能解析

在電力系統運維與設備管理中，變壓器作為電能轉換與分配的核心設備，其空載與負載特性測試是評估能效、診斷狀態、保障安全運行的關鍵環節。傳統測試方法依賴多臺分立儀表組合，操作繁瑣、數據處理復雜，且易受人為因素影響。本文以ZX-BZ1變壓器空載負載特性測試儀為例，從技術演進、功能集成與現場適用性等角度，對其性能特點進行對比分析，為相關技術人員提供參考。

一、傳統測試方法的局限性

傳統的變壓器空載、負載試驗通常需使用電壓表、電流表、功率表、頻率表及互感器等多種設備組合，通過手動切換量程、記錄數據，再經由人工計算獲得最終結果。該方法存在以下明顯不足：

●   接線復雜：多設備連接易出錯，且試驗安全性較低；

●   效率低下：數據采集與處理耗時，難以適應現場快速測試需求；

●   精度受限：儀表精度不一，且易受現場諧波、波形畸變等因素干擾；

●   功能單一：大多不具備諧波分析、向量圖顯示、數據自動校正等高級功能。

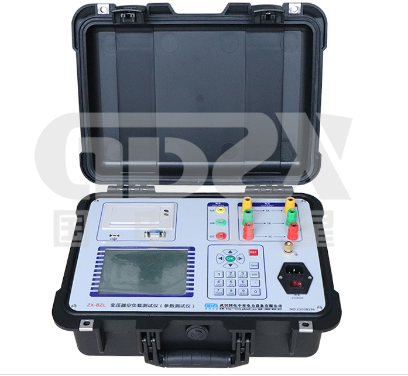

二、ZX-BZ1測試儀的集成化與智能化特性

ZX-BZ1測試儀依據JB/T501與GB1094等標準設計，將多種測量功能集成于一體，體現了現代電力測試設備向智能化、集成化、人性化發展的趨勢：

1.全參數一體化測量
儀器可同步測量交流電壓有效值、平均值、電流、有功功率、功率因數、頻率等關鍵參數，支持單相與三相變壓器測試，覆蓋空載、負載、感應等多種試驗類型，實現“一機多能”。

2.智能判斷與向量圖顯示
在進行三相變壓器測試時，儀器可自動判斷接線是否正確，并直觀顯示三相電壓與電流的向量圖。這一功能極大降低了接線錯誤導致的試驗風險與時間浪費，提升了測試的可靠性與效率。

3.寬范圍自適應與量程自動切換
電壓測量范圍10~600V，電流0.5~60A，頻率45~65Hz，內部自動進行量程切換，適用于多數配電變壓器現場試驗。儀器允許外接互感器擴展量程，進一步提升了適用范圍。

4.數據自動校正與高精度保障
儀器具備波形校正、溫度校正、非額定電壓/電流校正等多種自動校正功能，功率測量誤差在典型功率因數條件下可控制在±0.5%以內，電壓、電流及頻率測量精度達0.2級，顯著提升了數據的可信度。

5.諧波分析與深度診斷能力
支持高達31次諧波分析，有助于評估變壓器運行中的電能質量狀況，為故障診斷與能效優化提供數據支持。

6.人性化操作與數據管理
配備320×240大屏幕液晶顯示屏，支持觸摸按鍵操作與全文字提示。用戶可預設多達40組被試品參數，儀器支持存儲500組測試結果，并具備掉電保護功能。內置熱敏打印機可實現現場快速報告輸出，并可通過接口與計算機進行數據交互，便于后期分析與管理。

三、關鍵性能指標解讀

從技術指標來看，以下幾點值得技術人員重點關注：

●   環境適應性：工作溫度-5℃~40℃，濕度＜95%（25℃），海拔＜2500m，能滿足大多數現場試驗環境要求。

●   絕緣安全性：輸入端與機殼之間絕緣電阻≥100MΩ，工頻耐壓2KV/1分鐘，符合電力現場安全規范。

●   負載試驗能力：單機可完成1000KVA以下配電變壓器全電流負載試驗，在1/3額定電流下更可擴展至3150KVA，展現了較強的帶載測試能力。

四、總結與適用場景

ZX-BZ1變壓器空載負載特性測試儀通過高度集成化設計、智能判斷功能、自動校正機制以及友好的人機交互，有效解決了傳統測試方法中存在的設備繁多、操作復雜、效率低下、數據可信度不足等問題。

該儀器適用于：

●   變電站、電廠、工礦企業等現場變壓器的例行試驗與狀態評估；

●   變壓器投運前、大修后的空載與負載特性測試；

●   電能質量分析，特別是諧波含量較高的運行環境；

●   需要快速、多次測試的變壓器普查或驗收工作。

對技術人員而言，掌握其一體化測試邏輯、熟悉自動校正機制與向量圖判讀方法，是充分發揮該儀器效能、提升測試質量的關鍵。在實際應用中，仍應結合具體變壓器參數與現場條件，合理設置儀器并規范操作，以確保測試結果真實反映設備狀態。
