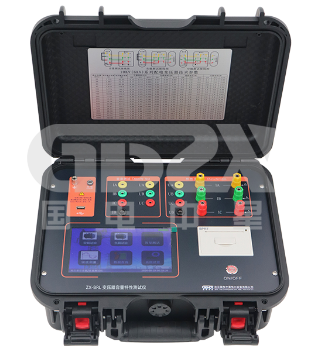

變壓器容量特性測試技術演進與應用對比分析——以ZX-BRL型設備為例

一、引言

在電力系統運行與用戶側管理中，變壓器容量與特性參數的準確測量，對于能效評估、用電稽查、設備運維等方面具有重要意義。傳統測試方法常依賴多臺儀器組合，接線復雜、操作繁瑣。近年來，集成化、智能化測試設備逐步成為趨勢。本文以ZX-BRL變壓器容量特性測試儀為例，結合其技術特點與性能指標，探討其在變壓器測試領域的應用價值與技術優勢。

二、設備功能集成化趨勢分析

傳統變壓器測試通常分為容量測試、空載試驗、負載試驗等多個獨立項目，需使用不同儀器分別完成。ZX-BRL型設備將容量測試、空載損耗測量、負載損耗測量、阻抗電壓測定等功能集成于一體，相當于“容量測試儀+空負載測試儀”的組合，實現了：

●   測試流程簡化：一次接線即可完成多項參數測量；

●   數據一致性提升：避免因儀器切換、接線變動引入的系統誤差；

●   操作效率提高：適用于現場快速測試與批量作業。

三、關鍵性能指標對比與解讀

1. 測量范圍與適應性

●   容量覆蓋：30kVA～65000kVA，涵蓋多數配電變壓器及部分電力變壓器；

●   電壓電流范圍：電壓20～650V，電流0.5～100A，支持外接互感器擴展，適應多種接線方式與電壓等級；

●   頻率適應性：45Hz～65Hz，兼容工頻及非標頻率場景。

2. 測量精度與校正能力

●   電壓、電流測量精度可達±（讀數×0.2%+2字），滿足現場測試要求；

●   自動校正功能：具備波形校正、溫度校正、非額定工況校正等，提升測試結果可靠性；

●   負載試驗擴展能力：支持1/3額定電流下?lián)Q算至額定負載損耗，擴展實際測試范圍。

3. 智能化與可操作性

●   7英寸觸控屏與菜單化操作，降低使用門檻；

●   內置數據存儲與熱敏打印，支持現場報告輸出；

●   具備能效等級判斷功能，符合當前變壓器能效標準體系（如S22、SH25、SCB18等）。

四、技術特點與現場應用價值

1. 多功能集成與高效測試

設備通過一體化設計，實現“一機多能”，尤其適用于用電稽查、竣工驗收、運行維護等場景，可有效識別變壓器容量與銘牌一致性，支撐用電管理。

2. 環境適應性與可靠性

工作溫度范圍-20℃～50℃，濕度10%～85%，具備較好的現場環境適應性。絕緣強度與防護設計符合電力現場使用要求。

3. 數據管理與擴展能力

支持千組數據存儲、USB導出，便于建立設備測試檔案與趨勢分析。外接互感器功能進一步拓展了設備適用范圍。

五、應用建議與注意事項

1.測試前準備：應確認測試接線正確，特別是外接互感器時需注意變比設置；

2.環境適應性：在極端溫度或濕度條件下，建議提前開機預熱，確保測量穩定性；

3.能效評估應用：在能效等級判斷時，需結合變壓器實際運行狀態與測試條件進行綜合分析；

4.數據溯源：重要測試建議保存原始波形與測試參數，便于后續復核與審計。

六、結語

ZX-BRL變壓器容量特性測試儀代表了當前變壓器測試設備向集成化、智能化、現場化發展的技術方向。其多功能融合、操作簡便、數據完備等特點，為變壓器能效管理、用電稽查、運維檢測等提供了高效工具。隨著電力系統對設備狀態監測與能效管理要求的不斷提升，此類集成式測試設備將在技術現場發揮越來越重要的作用。
