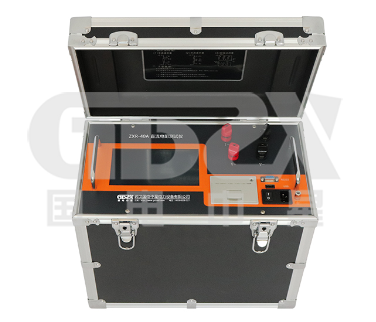

直流電阻測試技術在變壓器運維中的應用與ZXR-40A功能解析

在變壓器運行狀態評估與故障診斷中，繞組直流電阻測量是一項基礎且重要的試驗項目。直流電阻的異常變化可反映繞組接頭松動、匝間短路、引線接觸不良等潛在缺陷。本文將以ZXR-40A變壓器直流電阻測試儀為例，結合其技術參數與功能特點，對直流電阻測試技術在電力設備運維中的應用進行探討，為相關技術人員提供參考。

一、直流電阻測試的技術意義

變壓器繞組直流電阻測量是判斷繞組導線連接質量、繞組匝間絕緣狀況及分接開關接觸是否良好的有效手段。通過測量各相繞組的直流電阻值，可計算三相不平衡率，早期發現繞組變形、接頭焊接不良等隱患，為變壓器狀態檢修提供重要依據。

二、ZXR-40A主要技術特性分析

1. 多檔位電流輸出與寬量程測量

●   測試電流分檔：<20mA、2.5A、5A、10A、20A、40A，共六檔

●   測量范圍覆蓋：50μΩ～20kΩ，適應從低壓繞組到高壓繞組的不同阻抗特性

●   高電流檔（40A）適用于大中型變壓器繞組直阻快速測量，有效減小電感效應帶來的測試時間

●   小電流檔（<20mA）適用于高阻值測量，避免因電流過大導致溫升影響測量準確性

2. 測量精度與分辨能力

●   基本準確度：±（0.2%+2字）（電流≥2.5A檔）

●   高阻檔準確度：±（0.5%+2字）（<20mA檔）

●   最小分辨率：0.1μΩ，具備檢測微小電阻變化的能力

●   電阻顯示：4位有效數字，滿足工程測量精度需求

3. 智能化與人性化設計

●   七寸高亮度觸摸彩屏，支持中英文界面，適應不同使用環境

●   內置萬年歷時鐘，可存儲1000組測試數據，支持歷史查詢與比對

●   配備RS232、USB接口，支持計算機通訊與U盤數據導出

●   自帶微型打印機，可實現現場數據打印

●   支持通過專用APP實現安卓設備遠程控制，便于現場靈活操作

4. 安全性與可靠性設計

●   具備完善的放電報警功能，聲光提示清晰，降低誤操作風險

●   智能功率管理技術，降低設備功耗與發熱

●   工作電源：AC 220V±10V，適應現場電壓波動環境

三、現場應用操作要點

1. 測試前的準備工作

●   確認變壓器已停電并做好安全措施

●   根據繞組預估電阻值選擇合適的測試電流檔位

●   檢查測試線連接牢固，避免接觸電阻影響測量結果

2. 測試過程中的注意事項

●   大電流測試時注意繞組溫升影響，盡量縮短通電時間

●   對于電感量較大的繞組，應等待讀數穩定后再記錄數據

●   使用自動放電功能，確保測試完成后繞組能量安全釋放

3. 數據分析與判斷

●   計算三相直流電阻不平衡率，一般要求≤2%（1600kVA以上變壓器）

●   與歷年測試數據比較，觀察電阻變化趨勢

●   結合變比、繞組變形等試驗結果進行綜合判斷

四、ZXR-40A在變壓器狀態評估中的價值

該儀器通過多檔位電流輸出、高精度測量、智能化操作等功能，實現了變壓器直流電阻測試的快速化、安全化與數據化管理。其寬量程設計使其適用于110kV及以下電壓等級變壓器的繞組直阻測量，特別適合檢修現場、試驗室及生產廠家使用。

儀器配備的數據存儲、通訊接口及APP控制功能，有利于測試數據的規范化管理、趨勢分析及報告生成，為變壓器狀態評估與全壽命周期管理提供技術支持。

五、總結

直流電阻測試作為變壓器例行試驗與診斷試驗的重要組成部分，其測試設備的性能直接影響測量結果的可靠性與工作效率。ZXR-40A在傳統直流電阻測試儀基礎上，通過智能化控制、多檔位適配、安全防護及數據管理等方面的改進，提升了測試過程的便捷性與結果的可信度。

建議技術人員在掌握設備操作要領的同時，深入理解直流電阻測試的電氣原理與診斷邏輯，結合其他試驗項目數據，形成對變壓器狀態的綜合判斷能力，為電力設備的安全穩定運行提供有效保障。
