電力設備繞組直流電阻測試的技術實現與應用分析——以ZXR-5A直流電阻測試儀為例

在電力設備預防性試驗與狀態評估中，繞組直流電阻測量是一項基礎且重要的測試項目，其結果直接關系到變壓器、互感器等設備繞組接頭焊接質量、分接開關接觸狀態以及匝間絕緣的初步判斷。本文以ZXR-5A直流電阻測試儀為例，結合其技術指標與性能特點，分析直流電阻測試的技術原理、關鍵設計考量及其在電力設備運維中的應用價值。

一、多量程高精度測試的實現

ZXR-5A直流電阻測試儀的測量范圍為 0～2000Ω，共分為六檔，通過自動或手動切換不同的測試電流（5A、0.5A、0.05A、0.005A）來適應不同阻值的感性負載。其精度在不同區間有所區別：

●   1mΩ～10mΩ區間：±1.0%讀數±2字；

●   10mΩ～2000Ω區間：±0.5%讀數±2字。

這種分段精度設計，既兼顧了低阻值測量時引線電阻與接觸電阻的影響，也保證了高阻值測量的穩定性。

二、四端測量與電流源線性補償技術

儀器在技術上采用“四端法”（Kelvin接法）測量，有效消除了測試引線電阻與接觸電阻對測量結果的影響，這是實現低阻值（如毫歐級）準確測量的關鍵。此外，設備采用電流源線性補償技術，可輸出穩定且可調的直流電流，減少因電源波動或負載變化引起的測量誤差，提升測試的重復性與可靠性。

三、安全防護與抗干擾設計

針對感性負載在測試電流斷開時可能產生的反電動勢沖擊，ZXR-5A具備過壓防護功能，保護儀器內部電路與操作人員安全。整機耐壓等級為AC1.5kV/50Hz/1min，絕緣性能符合現場使用要求。儀器可在 0℃～40℃、濕度≤85% RH 的環境下穩定工作，適應多數室內外試驗環境。

四、智能化與人機交互

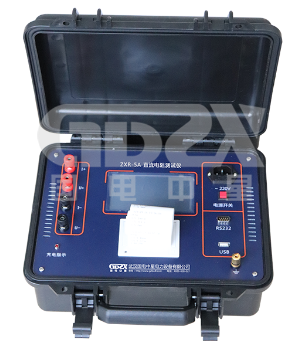

儀器采用微機控制與大屏幕背光漢字液晶顯示，操作界面友好，測量過程與狀態提示清晰，降低了對操作人員記憶規程的依賴。可選配面板式打印機，便于現場快速輸出測試結果。其整體尺寸為350×260×140mm，重量約3kg，支持鋰電池與AC220V雙供電方式，續航與便攜性兼顧，適合移動試驗與現場作業。

五、應用場景與設備選型建議

ZXR-5A適用于電力變壓器繞組、互感器繞組等感性低值電阻的測量，尤其適合預防性試驗、交接試驗及故障診斷等場景。在選擇直流電阻測試儀時，技術人員應關注以下幾個參數：

●   輸出電流與量程匹配：根據被測繞組阻值范圍選擇合適電流檔位；

●   測量速度與穩流能力：影響測試效率，尤其對大容量變壓器；

●   抗反電動勢能力：關乎設備與人員安全；

●   便攜性與供電方式：影響現場使用便利性。

六、總結

ZXR-5A直流電阻測試儀通過四端測量、電流源線性補償、反電動勢防護及智能化操作界面等設計，實現了對感性繞組直流電阻的快速、穩定、安全測量。其分段量程與精度設計，兼顧了從毫歐到千歐級電阻的測試需求，適用于各類電力設備的日常檢測與狀態評估。

對于技術人員而言，理解其測量原理、掌握正確的接線方法與電流選擇邏輯，可進一步提升測試數據的可信度，為設備狀態判斷與運維決策提供有效依據。
