絕緣狀態評估技術演進：頻域與域介電響應診斷儀的應用分析

在電力設備狀態監測與故障診斷領域，絕緣系統水分含量的準確評估一直是技術難點與重點。傳統方法往往依賴于停電試驗、取樣分析或單一測試手段，存在效率低、信息不全、對設備可能造成影響等問題。近年來，基于介電響應原理的診斷技術逐步成熟，其中結合頻域（FDS）與時域（PDC）測試方法的設備，如ZXPR-V2頻域介電響應診斷儀，為現場絕緣狀態的無損、快速、綜合評估提供了新的技術路徑。本文將以該型儀器為例，探討其技術原理、性能特點及在電力設備絕緣診斷中的實際應用價值。

一、技術原理：頻域與時域介電響應的融合

介電響應診斷技術的基本原理，是通過對絕緣材料施加不同頻率（FDS）或階躍電壓（PDC），測量其極化與去極化過程中的電流響應，從而獲取介電常數、損耗因數等特征參數。這些參數與絕緣材料的微觀結構、老化狀態、尤其是水分含量密切相關。

●   頻域介電譜法（FDS）：在寬頻率范圍（如0.1 mHz – 10 kHz）內測量介損因數（tanδ）和復電容，其頻譜特性對水分和老化非常敏感。

●   極化/去極化電流法（PDC）：通過施加和移除直流高壓，測量隨時間變化的電流，能有效反映絕緣系統的幾何電容、電阻及界面極化過程。

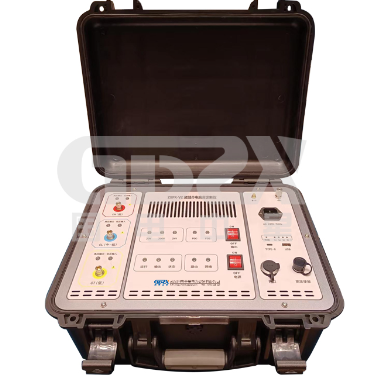

ZXPR-V2儀器的核心創新在于將FDS與PDC兩種方法硬件集成與軟件融合。用戶可在一次接線后，選擇單一方法或雙方法聯合測試，系統自動進行數據關聯分析與綜合診斷，充分發揮了頻域信息全面、時域?qū)λ朱`敏的各自優勢，在縮短測試時間的同時，提高了診斷結果的可靠性與維度。

二、ZXPR-V2主要性能特點與現場適用性

1. 寬范圍激勵與高精度測量

儀器直流輸出電壓最高可達2000V（配放大器），交流輸出峰值電壓達2000V，能夠滿足從電纜、套管到大型電力變壓器等多種高壓設備的絕緣激勵需求。其電流測量精度達0.5% ±1 pA，電容測量精度達0.5% ±1 pF，確保了微弱介電響應信號的準確捕獲，為水分含量的定量分析奠定了基礎。

2. 多通道同步測試能力

具備3路完全獨立的測試通道，可同步測量電壓與電流。這一特性使其能夠同時測量變壓器高、中、低三個繞組對地的絕緣介質響應，極大提升了大型變壓器整體絕緣狀態評估的效率，避免了分次測試帶來的狀態變化與接線重復工作。

3. 強大的內置分析與無線操控

儀器內置分析算法，可對測得的介電譜曲線進行自動處理，直接評估絕緣材料中的水分含量，并以非破壞式方法判斷受潮程度。主機通過Wi-Fi或網口與筆記本電腦連接，實現遠程無線操控，使測試人員能夠在安全距離外設置參數、監控進程、獲取數據，特別適用于高壓環境下的安全作業。

4. 高集成度與現場適應性

采用內置大容量鋰電池供電，無需依賴現場交流電源，真正實現了移動式測試。設備集成了過壓、過流、過熱等多重保護功能，保障了儀器與設備的安全。其提供的多種測試模式（如UST、GST等）和正/反接線方式，可靈活適配不同的設備接線結構和現場條件。

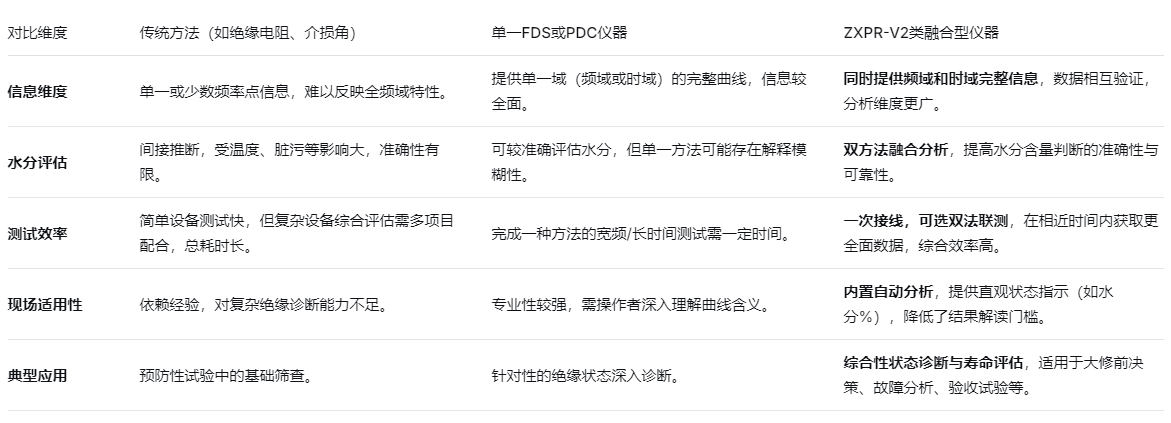

三、與傳統及單一方法設備的對比分析

四、應用建議與注意事項

1.測試準備：確保設備充分放電，測試接線牢固可靠，根據設備類型和測試目的選擇合適的測試模式（如變壓器繞組對地測試常用GST模式）。

2.環境記錄：準確記錄測試時的環境溫度與濕度，以便后續數據分析時進行必要的參考修正。

3.結果解讀：雖然儀器提供自動分析結果，但對于異?；蚺R界狀態，建議技術人員結合設備歷史數據、運行狀況及其他試驗結果進行綜合研判。

4.設備維護：關注內置電池狀態，長期不用時定期充放電；保持接口清潔，避免灰塵影響接觸。

五、總結與展望

ZXPR-V2頻域介電響應診斷儀代表了當前絕緣診斷設備向集成化、智能化、現場友好型發展的重要方向。其融合頻域與時域測試技術，通過多通道同步、無線操控、內置分析等功能，有效解決了現場絕緣狀態評估，特別是水分含量測定中存在的效率、安全與準確性問題。

對于技術人員而言，掌握此類先進診斷工具的原理與應用，不僅能提升設備狀態檢修的水平和決策的科學性，也為構建設備全生命周期數字化健康檔案提供了關鍵數據支撐。隨著算法模型的持續優化和現場數據的不斷積累，介電響應技術有望在電力設備智能運維體系中發揮更加核心的作用。

說明：本文基于公開技術參數撰寫，旨在進行技術交流與學習。實際設備性能、操作及診斷結論需以設備官方說明書、技術規范及現場實測為準。
