ZXPD-300T4 局部放電檢測儀技術解析與現場應用評估

局部放電檢測是保障高壓電氣設備絕緣狀態的重要手段，其技術水平直接關系到電力設備狀態評估與故障預警的可靠性。本文結合 ZXPD-300T4 局部放電檢測儀 的技術參數與功能特點，對其在多種檢測模式、系統集成、現場適用性等方面展開分析，為現場技術人員提供選型與使用參考。

一、設備概述與功能定位

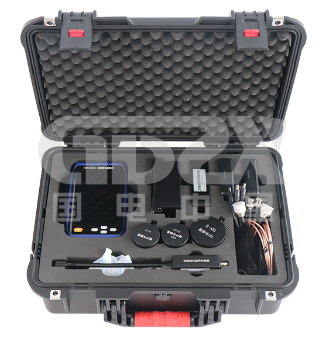

ZXPD-300T4 是一款基于 地電波（TEV）、超聲波（US）、特高頻（UHF）和高頻電流（HFCT） 四種檢測方法于一體的手持式局部放電檢測儀，適用于 GIS、開關柜、變壓器、電力電纜等多種電氣設備的絕緣狀態檢測。設備具備多通道同步采集能力，支持內同步、外同步與光同步，適用于不同現場測試條件。

該儀器搭載 Android 系統，采用 5.0 英寸觸摸屏，集成攝像頭、RFID、WiFi、藍牙等擴展功能，支持?jǐn)?shù)據聯網與類型庫比對，具備較強的現場交互與數據管理能力。

二、主要技術參數與性能分析

1. 多檢測模式覆蓋

●   TEV（地電波）：檢測帶寬 3–100MHz，測量范圍 0–60dB，適用于開關柜等設備表面放電信號捕捉。

●   超聲波（US）：頻率范圍 20kHz–300kHz，靈敏度達 0.1mV，適用于空氣中放電與機械振動類缺陷。

●   UHF（特高頻）：帶寬 300MHz–1.5GHz，靈敏度＜-60dBm，適用于 GIS 等封閉設備的局部放電監測。

●   HFCT（高頻電流互感器）：帶寬 1–30MHz，傳輸阻抗 >5mV/mA，適用于電纜終端與接地線電流信號檢測。

2. 系統集成與操作性

●   4通道同步采集，支持多信號綜合分析與模式識別。

●   12bit 采樣精度，具備較高的信號分辨能力。

●   支持二維、三維圖譜顯示與存儲，具備放電類型庫，便于故障比對與歸檔。

3. 現場適用性設計

●   電源與續航：內置 4800mAh 電池，支持約7小時連續工作，適應長時間巡檢需求。

●   環境適應性：工作溫度 -20℃～50℃，存儲溫度 -40℃～70℃，適用于多數現場環境。

●   體積與重量：235mm×133mm×48mm，重量 0.85kg，便于手持與攜帶。

三、同類設備技術對比與選型建議

在目前市場上同類手持式局部放電檢測設備中，ZXPD-300T4 在 檢測模式多樣性、系統集成度、智能交互與續航能力 等方面表現較為均衡。相較于單一檢測模式的設備，其多傳感器融合設計更適合綜合型巡檢與多設備類型覆蓋場景。

若現場以開關柜檢測為主，可側重其 TEV 與 US 功能；若涉及 GIS 或電纜檢測，則可發揮其 UHF 與 HFCT 通道優勢。其 Android 平臺與聯網功能也為數據管理與遠程支持提供了擴展可能。

四、現場應用建議與注意事項

1.檢測前應了解設備類型與電壓等級，選擇合適的檢測模式與傳感器。

2.在多干擾環境中，可結合同步功能與多種圖譜分析，提升信號識別可靠性。

3.定期更新放電類型庫，充分利用攝像頭與 RFID 功能完善巡檢記錄。

4.注意設備使用溫度與濕度范圍，極端環境下建議縮短連續使用時間。

結語

ZXPD-300T4 局部放電檢測儀作為一款多功能、高集成的手持式檢測設備，在電氣設備絕緣狀態巡檢與早期故障預警中具備良好的實用價值。技術人員應結合具體設備類型與現場條件，合理選用檢測模式與數據分析方法，充分發揮其多傳感器融合與智能交互的優勢，為電力設備狀態檢修提供可靠依據。
