FRA系列油浸式交直流高壓分壓器技術解析與選型指南

在電力系統的現場測試、高壓實驗室的科研教學中，對高電壓進行安全、可靠的測量是一項基礎且關鍵的工作。油浸式交直流高壓分壓器作為實現這一功能的核心設備，其性能與選型的恰當與否直接關系到測量的準確性和操作的安全性。本文將圍繞FRA系列油浸式交直流高壓分壓器，深入解析其技術特點，并對不同型號進行對比，為技術人員的設備選型與應用提供參考。

一、 產品概述與核心設計理念

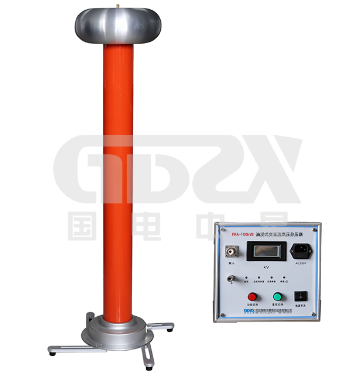

FRA系列高壓分壓器采用了經典的“高穩定無源阻容分壓器+高精度數字電壓表”的組成架構。其設計理念突出便攜性、適用性及操作簡便性。

○   一體化便攜設計：所有組件，包括分壓器本體、數字電壓表、測量線、電源線及說明書，均集成于一個輕型鋁合金箱內。這種設計非常適合需要頻繁移動、在野外或不同實驗室間進行作業的技術人員。

○   寬范圍應用場景：設備同時具備交流（AC）和直流（DC）高壓測量能力，使其既能服務于電力系統的現場高壓檢測，也能滿足高等院校及科研機構在實驗室中進行各類高壓實驗的需求。

○   用戶友好操作：產品強調“操作簡單，極易上手”，降低了高壓測量的技術門檻，有助于提高工作效率并減少因操作復雜引發的失誤。

二、 關鍵技術指標深度解析

以文檔中詳盡的100kV型號技術指標為例，我們可以解讀出該系列產品的核心性能：

1.測量范圍與精度：支持AC/DC 100kV測量，全量程范圍內精度均為0.5級。這表明該設備在額定電壓下具有較高的測量準確度，能夠滿足絕大多數工程和實驗的精度要求。

2.分壓器阻抗與分壓比：400MΩ的高阻抗設計意味著在測量時從高壓回路汲取的電流極小，對待測高壓系統的影響微乎其微。5000:1的固定分壓比，使得高壓信號能夠等比例地轉換為低壓儀表可安全測量的信號，計算簡便直觀。

3.環境適應性：明確規定了使用環境溫度（0~40℃）和濕度（≤65%），為在復雜現場環境下設備的可靠運行提供了明確指引。分壓器采用油浸式設計，這不僅能有效絕緣，還能增強散熱能力和內部元件的穩定性。

三、 型號規格橫向對比與選型建議

從提供的型號規格表可以看出，FRA系列通過清晰的型號編碼來區分不同電壓等級和精度等級，方便用戶快速選型。

型號編碼規則分析：

○   FRA-XXXkV：前綴“FRA”代表系列，后綴“XXXkV”明確指示了該型號的額定測量電壓（如100kV, 200kV, 300kV）。

○   精度等級后綴（B/C/D）：這是選型的關鍵。后綴字母代表了該型號在交流和直流測量下的精度等級。

◇   B型：AC 1.5級 / DC 1.0級

◇   C型：AC 1.0級 / DC 0.5級

◇   D型：AC 0.5級 / DC 0.5級

選型建議：

○   對于預算敏感或要求不高的教學、普測場景：可選擇B型設備。它提供了基礎的測量功能，能夠滿足大部分定性或要求不高的定量測量。

○   對于多數工程現場和標準實驗室：C型或D型是更為合適的選擇。它們提供了更高的測量精度，尤其D型在交直流測量上均達到了0.5級，適合用于設備校驗、精度要求較高的實驗及需要出具權威檢測報告的場合。

○   根據電壓需求：根據待測系統的最高電壓，選擇100kV、200kV或300kV的型號，并建議保留一定的電壓余量，以確保設備長期使用的安全與穩定。

四、 總結

FRA系列油浸式交直流高壓分壓器憑借其一體化便攜設計、明確的技術指標和清晰的型號梯度，為技術人員提供了一個覆蓋多場景、滿足不同精度需求的高壓測量解決方案。在選型時，技術人員應緊密結合自身的電壓測量范圍、精度要求及預算進行綜合考量，從而選出最適配工作需求的型號，確保高壓測量任務的安全、準確與高效完成。
