突破傳統：ZXYZ-JZ 交流法革新有載開關測試，直擊直流法痛點

變壓器有載分接開關（OLTC）作為電力系統的“調壓中樞”，其健康狀態直接關乎電網穩定運行。傳統直流電阻測試法（直流法）雖廣泛應用，但在現場測試中面臨波形判讀爭議、接線受限、隱性缺陷捕捉難等痛點。ZXYZ-JZ 變壓器有載開關交直流參數測試儀的推出，憑借其交流法測試內核與強大技術指標，為現場技術人員提供了更精準、可靠、便捷的解決方案。本文將深入解析其技術優勢，并與傳統直流法進行關鍵對比。

一、 核心突破：交流法測試原理，捕捉“真實瞬間”

1.ZXYZ-JZ 精髓： 采用單相220V輸入，內部變換為三相可調試驗電源（0-500V，1000VA）加載于變壓器高壓側。利用≥200k/s/通道的高速采集（遠超直流法典型的10k/s）和8MB深度緩存，無濾波地連續捕獲帶繞組狀態下開關切換全過程的原始交流波形。

2.VS 傳統直流法痛點：

波形真實性與唯一性： 直流法對波形進行濾波處理以抑制干擾，但可能掩蓋關鍵瞬態信息（如微秒級接觸不良），導致波形失真、判讀爭議。ZXYZ-JX 的原始交流波形真實反映開關動作的每一瞬變點（如彈跳、拉弧），解析結果唯一明確，徹底杜絕技術爭議。

隱性缺陷檢出能力： 交流法通過觀察波形連續性即可直觀判斷開關健康狀態。波形連續=狀態良好。其對過渡電阻斷線、觸頭接觸不良（即使微弱）、橋接時間超標等隱性缺陷的靈敏度遠超直流法。接線普適性： 不受繞組接線方式（YN.d, YN.y0, Y.y0, D.y0 等）或中性點是否引出的限制，通吃10kV-500kV 單相/三相變壓器及電抗器。直流法在無中性點引出的Y.y0、D.y0等組別上束手無策。

二、 技術硬實力：為精準診斷保駕護航

1.高速高精度采集：

≥200k/s/通道采樣率 + 16位精度 + 8MB FIFO緩存： 確保微秒級瞬變過程無遺漏，海量數據不丟幀，為復雜或存在缺陷的開關動作提供完整“影像”。

0.2級電壓/電流精度： 提供可靠的基礎參數測量（0-500V, 0mA-100mA/0A-10A），集成“數字萬用表”功能（電壓、電流、功率、頻率）。

2.靈活電源與強大輸出：

內置三相電源： 極大簡化現場接線。

外接電源支持： 滿足高壓試驗、零序試驗等特殊需求。

可調直流輸出 (0.5A/1A)： 兼顧傳統直流電阻測量需求（精度±(5%+0.1Ω)）。

3.智能化與便捷性：

10.4寸觸摸彩屏 + 嵌入式系統： 中文界面，操作直觀，支持U盤存儲、USB鍵鼠。

智能報告管理： 數據符合智能電網PMS要求，支持現場通過3G平板即時上傳，也支持辦公室脫機分析/編輯報告。

微型打印機： 現場即時輸出結果。

一體化便攜設計 (30kg)： 適應變電站移動工作需求。

三、 應用價值：提升運維效率與可靠性

1.精準診斷，防患未然： 早期發現觸頭接觸不良、電阻劣化、橋接異常等隱患，避免開關故障導致的非計劃停運。

2.高效普適，解放人力： 接線簡單、適應性強，顯著縮短現場測試時間，減少因接線組別帶來的測試阻礙。

3.數據權威，決策有據： 真實波形提供無可爭議的診斷依據，標準化數據便于納入智能管理系統。

4.推動狀態檢修： 為基于設備真實狀態的精準運維提供強大數據支撐。

四、 總結

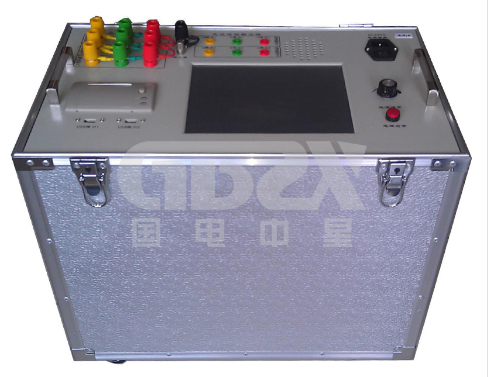

ZXYZ-JZ 變壓器有載開關交直流參數測試儀，以高速交流法測試為核心，解決了傳統直流法在現場應用中長期存在的波形失真、判讀爭議、接線受限、隱性缺陷難檢出等關鍵痛點。其≥200k/s的高速采樣、8MB深度緩存、無濾波真實波形捕獲、全接線方式適應等技術優勢，結合智能化操作與報告管理，為電力技術人員提供了前所未有的精準、高效、便捷的OLTC狀態評估工具。該儀器的推廣應用，標志著有載開關現場測試技術邁入“真實、清晰、普適”的新階段，對保障變壓器可靠運行和電網安全穩定具有重要意義。擁抱交流法革新，讓有載開關隱患無處遁形！
