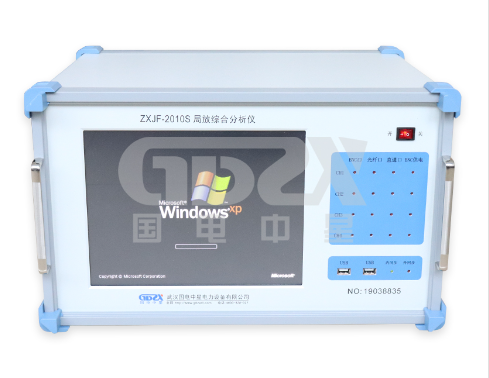

ZXJF-2010S局放綜合分析儀的技術突破與應用

隨著電力設備向高電壓、大容量方向發展，局部放電（Partial Discharge, PD）檢測已成為評估絕緣狀態、預防故障的核心手段。傳統局放檢測設備受限于單功能、低抗擾性及人工依賴度高等問題，難以滿足現代電網智能化運維需求。ZXJF-2010S局放綜合分析儀通過技術創新，實現了測量、定位、診斷與在線監測的全鏈路覆蓋，為電力設備絕緣狀態評估提供了高精度、智能化的解決方案。

一、多功能集成：從單一檢測到全場景覆蓋

ZXJF-2010S突破傳統設備功能邊界，將電信號檢測、聲學定位、在線監測及智能診斷整合于一體：

1.多通道同步采集：支持4路電信號與4路光信號同步輸入，可同時監測變壓器、GIS、電纜終端等復雜系統的多源局放信號。

2.電-聲聯合定位技術：通過電脈沖與聲波信號的時差分析，定位精度可達厘米級，顯著提升變壓器繞組、電纜接頭等隱蔽故障點的檢出效率。

3.在線監測與離線診斷融合：內置固態硬盤支持長期數據存儲，配合128GB大容量與Windows XP系統，實現設備狀態趨勢分析與突發故障的快速回溯。

二、核心技術指標與抗干擾設計

1.高靈敏度與寬動態范圍

靈敏度達0.1pC，覆蓋0.1pC~10^5pC的放電量范圍，可捕捉早期微弱放電信號。

6檔量程（-40dB至60dB）與1M/5M/10M可調采樣率，適配6pF~250μF容性試品，滿足變壓器、發電機等不同設備的測試需求。

2.智能抗干擾體系

采用10kHz~1MHz可編程數字濾波技術，結合分段程控濾波器（低端10-80kHz、高端100-400kHz），有效抑制工頻諧波、無線電噪聲等干擾。

多通道信號相關性分析算法，通過波形特征比對剔除外部干擾脈沖，提升復雜工況下的信噪比。

三、智能化診斷與運維支持

1.內嵌專家診斷系統

集成典型放電類型數據庫（如懸浮放電、沿面放電、氣隙放電等），通過PRPD（相位分辨局放圖譜）模式識別技術，自動匹配放電類型并生成診斷建議。

2.全流程自動化

試驗報告一鍵生成：自動記錄放電量、相位分布、脈沖數等參數，支持報告導出與打印。

數據重顯與對比分析：歷史波形可還原至觸摸屏，支持多組數據疊加對比，輔助運維決策。

四、典型應用場景

1.高壓設備預防性試驗
適用于變壓器交接試驗、GIS耐壓測試中的局放量精準測量，符合IEC 60270標準要求。

2.故障定位與搶修
在電纜隧道、變電站等復雜電磁環境中，通過聲-聲定位技術快速鎖定故障點，縮短停電搶修時間。

3.在線監測與狀態評估
搭配外置傳感器網絡，可對關鍵電力設備進行365天×24小時連續監測，構建預測性維護體系。

五、硬件設計與可靠性保障

1.工業級硬件架構：采用1.6GHz CPU+2GB內存+固態硬盤組合，保障高速數據處理能力；12英寸TFT觸摸屏（1024×768分辨率）實現交互可視化。

2.嚴苛環境適應性：工作溫度覆蓋-10℃~45℃，濕度≤95%，滿足變電站、野外現場等惡劣環境需求。

3.緊湊化設計：體積474mm×288mm×370mm，重量15.8kg，兼顧實驗室與移動檢測場景。

ZXJF-2010S局放綜合分析儀通過多模態檢測、智能診斷與高可靠性設計，重新定義了局放檢測設備的技術標準。其一體化功能架構不僅提升了檢測效率，更推動了電力設備運維從“故障后處理”向“狀態預判”的轉型，為構建新型電力系統提供了關鍵技術支撐。未來，隨著AI算法的進一步融合，該設備將在數字孿生、智能巡檢等領域展現更大潛力。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
