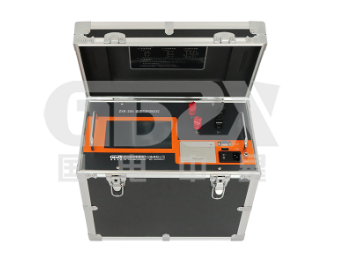

直流電阻測試在變壓器故障中的實際應用

繞組斷股故障的診斷

某變壓器低壓側10kV線間直流電阻不平衡率為2.17%，超出部頒標準值1%的一倍還多。發現缺陷后，先后對各引線與導線電桿連接點進行了緊固處理，又對其進行幾次跟蹤試驗，但缺陷仍存在。

色譜分析，色譜分析結果該組變壓器C2H2超標：從0.2uL/L上升到7.23uL/L，說明存在放電性故障。但從該主變壓器的檢修記錄中得知，在發現該變壓器C2H2變化前曾補焊過兩次，而且未進行脫氣處理。其他氣體的含量基本正常，用三比值法分析，不存在過熱故障，且歷年預試數據反映除直流電阻不平衡率超標外，其他項目均正常。

直流電阻超標分析，經換算確定C相電阻值較大，懷疑是否由于斷股引起，經與制造廠了解，該繞組股數為24股，據此計算，若斷一股造成的誤差與實際測量誤差一致，判斷故障為C相內部有斷股問題。經吊罩檢查，打開繞組三角接線的端子，用萬用表測量，驗證C相有一股斷開。

有載調壓切換開關故障的診斷

某變壓器110kV側直流電阻不平衡，其中C相直流電阻和各個分接之間電阻值相差較大。A、B相的每個分接之間的直流電阻相差為10~ 11.7uΩ，而C相每個分接之間直流電阻相差為4.9 ~6.4 uΩ和14.1~16.4uΩ，初步判斷C相回路不正常。

通過其直流電阻數據C0(C端到中性點0端)的直流回路進行分析，確定繞組本身缺陷的可能性小，有載調壓裝置的極性開關和選擇開關缺陷的可能性也極小，所以，缺陷可能在切換開關上。經對切換開關吊罩檢查發現，有一個固定切換開關的一個極性點到選擇開關的固定螺絲被擰斷，致使零點的接觸電阻增大，從而出現直流電阻規律性不正常的現象。

無載調壓開關故障的診斷

在對某電力修造廠改造的變壓器進行交接驗收試驗時，發現其中壓繞組A、B.、C.三相無載磁分接開關的直流電阻數據混亂、無規律，分接位置與所測直流電阻的數值不對應。

發現三相開關位置與指示位置不符經吊罩檢查，且沒有空擋位置，經重新調整組裝后恢復正常。
