GIS交流耐壓試驗流程及試驗結果判斷

試驗準備工作

檢查GIS的主回路狀態，試驗時GIS所有的開關、刀閘在合位、接地刀閘在分位。

各氣室已充好合格的SF6氣體，氣體密度應保持在額定值。

除耐壓試驗外，被試品應已完成各項現場試驗項目。

GIS上所有電流互感器的二次繞組應短路并接地以下設備應采取隔離措施，避免施加試驗電壓：

1)高壓電纜和架空線

2)電力變壓器和并聯電抗器

3)電磁式電壓互感器(如采用變頻電源，電磁式電壓互感器經制 造廠確認或經頻率計算不會引起磁飽和，也可以和主回路一起耐壓，但二次繞組應開路)

4)避雷器

GIS擴建部分耐壓時，原有相鄰設備應斷電并接地，否則，應考慮突然擊穿對原有部分造成的損壞采取措施。

開始試驗前所有路口派專人在入口處看守。

試驗儀器設備：

試驗電源為380V三相交流電源，頻率為50Hz。

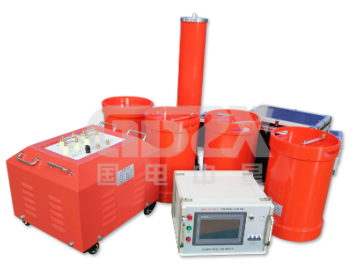

測量儀器為武漢國電中星的調頻式串聯諧振耐壓試驗裝置。

交流耐壓前測量GIS的絕緣電阻，A、B、C三相應分別逐項進行(測量一相時另外兩相接地)加壓試驗(測量一相時另外兩相接地)首先加壓 73kv(設備最高相電壓110/3*1.15=73kV)5-15分鐘老練試驗無問題后升至126kv。

A、B、C三相逐相進行

電壓互感器與避雷器的試驗：投運前對電壓互感器進行設備最高相電壓110//3*1.15=73kV/5min耐壓試驗，并后時測量二次電壓是否正確、測量避雷器的泄漏電流。

如GIS的每一部件均已按選定的試驗程序耐受規定的試驗電壓而無擊穿放電，則認為整個GIS通過試驗。

在試驗過程中如果發生擊穿放電，則應根據放電能量和放電引起的聲、光、電、化學等各種效應及耐壓試驗過程中進行的其他故障診斷技術所提供的資料，進行綜合判斷。

遇有放電情況，可采取下述步驟：

a)進行重復試驗。如果該設各或氣隔還能經受規定的試驗電壓，則該放電是自恢復放電，認為耐壓試驗通過。如重復試驗再次失敗，按b)項程序進行。

b)設備解體，打開放電氣隔，仔細檢查絕緣情況，修復后，再一次進行耐壓試驗。
