高壓試驗變壓器調壓裝置的基本要求

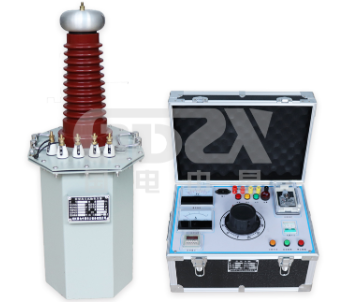

高壓試驗變壓器是高壓試驗室最基本的、不可缺少的主要設備之一，它被當作電源，并且是交流直流和沖擊電壓試驗設備的組成部分。高壓試驗室中的工頻高電壓通常采用高壓試驗變壓器或其串級裝置來產生，但對電容量較大的被試樣，可采用串聯諧振回路來獲得工頻高電壓。

試驗變壓器的調壓

試驗變壓器的電壓必須從零調節到指定值，這是其運行方式的特點,要靠連到變壓器初級繞組電路中的調壓器來進行。調壓器應該滿足以下基本要求:

(1)電壓應該平滑地調節，在有滑動觸頭的調壓器中不應該發生火花。

(2)調壓器應在試驗變壓器的輸入端提供從零到額定值的電壓，電壓具有正弦波形且沒有畸變。

(3)調壓器的容量應不小于試驗變壓器的容量。

調節電壓最好的設備是電動發電機組，它由安裝在一個軸上的三相同步發電機和直流或交流電動機組成，電壓的調節用改變發電機的勵磁來實現更簡單和便宜的調壓設備是感應調壓器，它們有的做成帶移動式繞組的變壓器或自耦變壓器形式，有的做成制動的帶轉子繞組的異步電動機形式(電位調整器)。

感應調壓器的特點是調壓平穩，并且沒有滑動觸頭。采用了各種消除高次諧波的方法，例如在制動電機的定子和轉子上安置“斜”槽，以保證被調節的電壓具有接近正弦的波形。目前，已生產出了多種不同容量的感應調壓器;但一般廣泛采用試驗室類型自耦調壓器來進行小容量試驗設備的調壓。
